    ЭМ 62

    • Заявка в полминуты
    • Доставка по России
    • Один год гарантии
    Рейтинг: 0 (голосов: 0)

    Артикул: 1169

    Цена: 24 000 р.
    Срок поставки товара: 20.03.2017
    Наличие: Ожидается
    В корзину
    Заявка в 1 клик

    Характеристика продукта

    1. Диаметр муфты Д3, мм: 200
    2. Высота муфты L, мм: 88
    3. Номинальный передаваемый момент, Нм: 100
    4. Предельная частота вращения, об/мин: 1000
    5. Количество выступов наружного диска: 6
    6. Номинальное напряжение, В: 24
    7. Сила тока, А: 2.07
    8. d1, мм: 80
    d2, мм 70
    b, мм 20 (+0,03)
    d4, мм 80 (+0,6)
    d5, мм 70 (+0,6)
    b1, мм 20 (+0,6)
    d6, мм 80
    Д1, мм 215
    Д2, мм 215
    Д4, мм 105
    а, мм 35
    b2, мм 52
    б, мм 14
    b3, мм 40 (+0,4)
    d, мм М6
    l, мм 12
    l1, мм 5
    Масса, кг 16.2
    • информация
    • комментарии специалистов (0)
    • документация и рекламные буклеты

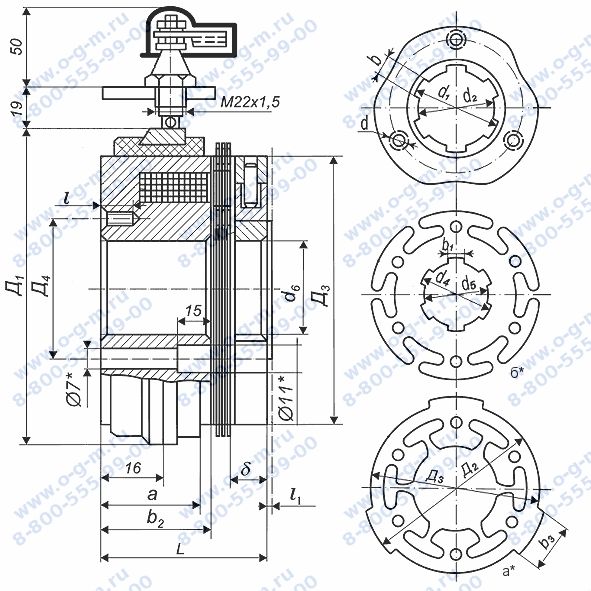

    Чертёж муфты ЭМ 62А
    Чертёж муфты ЭМ 62А
    а* - наружный фрикционный диск;
    б* - внутренний фрикционный диск.

    Характеристики

    1. Диаметр муфты Д3, мм: 200
    2. Высота муфты L, мм: 88
    3. Номинальный передаваемый момент, Нм: 100
    4. Предельная частота вращения, об/мин: 1000
    5. Количество выступов наружного диска: 6
    6. Номинальное напряжение, В: 24
    7. Сила тока, А: 2.07
    8. d1, мм: 80
    d2, мм 70
    b, мм 20 (+0,03)
    d4, мм 80 (+0,6)
    d5, мм 70 (+0,6)
    b1, мм 20 (+0,6)
    d6, мм 80
    Д1, мм 215
    Д2, мм 215
    Д4, мм 105
    а, мм 35
    b2, мм 52
    б, мм 14
    b3, мм 40 (+0,4)
    d, мм М6
    l, мм 12
    l1, мм 5
    Масса, кг 16.2
