ШВП 16К20Т1.158.000.000 с корпусом

Описание

Шарико‑винтовая передача 16К20Т1.158.000.000 с корпусом представляет собой линейный привод для металлорежущих станков, который преобразует вращение сервопривода или ходового маховика в точное перемещение рабочего узла. В состав входят винт с винтовой канавкой, гайка с шариками и система их рециркуляции. При вращении винта шарики перекатываются между резьбовыми дорожками и возвращаются в специальные каналы, поэтому вместо трения скольжения наблюдается трение качения. Такая схема обеспечивает высокий КПД, плавное движение и минимальный люфт. Корпус защищает резьбовую пару от стружки и пыли, а также упрощает монтаж. Модель предназначена для точного перемещения поступательно движущихся узлов и рабочих органов металлорежущих станков. Типовой вариант применяется в станке 16К20Т1 как поперечная подача.

Характеристики материала

Винт и гайка выполняются из прочных сталей с закаленной поверхностью. Шарики изготовлены из подшипниковой стали. Поверхности канавок шлифуются для получения гладкого профиля, металл подвергается термообработке. Корпус изготавливают из металла, снабженного отверстиями для крепления. Благодаря рециркуляции шариков, рабочие элементы воспринимают нагрузку по кругу и распределяют ее равномерно, поэтому снижение трения позволяет повысить ресурс и надежность передачи.

Размеры и удобство

ШВП 16К20Т1.158.000.000 поставляется в сборе с корпусом, что облегчает установку на станок. Общая длина узла составляет 622 мм, длина резьбовой части - 407 мм, диаметр резьбы - 40 мм, шаг резьбы - 5 мм. Эти параметры соответствуют геометрии поперечного перемещения станка 16К20Т1 и обеспечивают точное согласование винта с опорами. Корпус имеет крепежные отверстия и посадочные фаски для совмещения с суппортом. Конструктивное объединение винта, гайки и корпуса снижает требования к центровке и позволяет быстро заменить узел. Защита корпуса препятствует попаданию частиц внутрь пары, что повышает ресурс.

Области применения

Рассматриваемая модель используется как исполнительный орган станка 16К20Т1 и его модификаций, где обеспечивает перемещение салазок по оси Y (поперечная подача). Такой привод подходит для других токарных и фрезерных станков, где требуется точное управление рабочими органами. ШВП применяется в приводах исполнительных механизмов станков, кузнечно‑прессового оборудования и других машин, требующих точного линейного перемещения. Благодаря высокой точности и надежности шарико‑винтовые пары широко используются в ЧПУ‑станках, позиционирующих столах и роботизированных комплексах. Схема преобразования вращения в прямолинейное движение делает такие передачи незаменимыми в механизмах, где невозможны кулачковые или ременные приводы.

Преимущества модели

– Высокая точность и повторяемость движений: контакт осуществляется по шариковым дорожкам, что обеспечивает плавное и точное перемещение рабочего узла станка.
– Повышенный коэффициент полезного действия: вместо трения скольжения реализовано трение качения, что снижает потери энергии и уменьшает нагрев.
– Долговечность и низкий износ: обработанные и закаленные поверхности винта и гайки в сочетании с циркуляцией шариков обеспечивают длительный срок службы пары.
– Удобство монтажа: наличие корпуса с крепежными отверстиями упрощает установку узла на станок; размеры 622 мм и 40 мм соответствуют посадочным размерам базовой модели.
– Защита от загрязнений: корпус закрывает винт и гайку, предотвращая попадание стружки и пыли, что снижает риск выхода из строя.
– Широкий спектр применения: изделие подходит для приводов исполнительных механизмов станков, кузнечно‑прессового оборудования и других машин, требующих точного линейного перемещения.

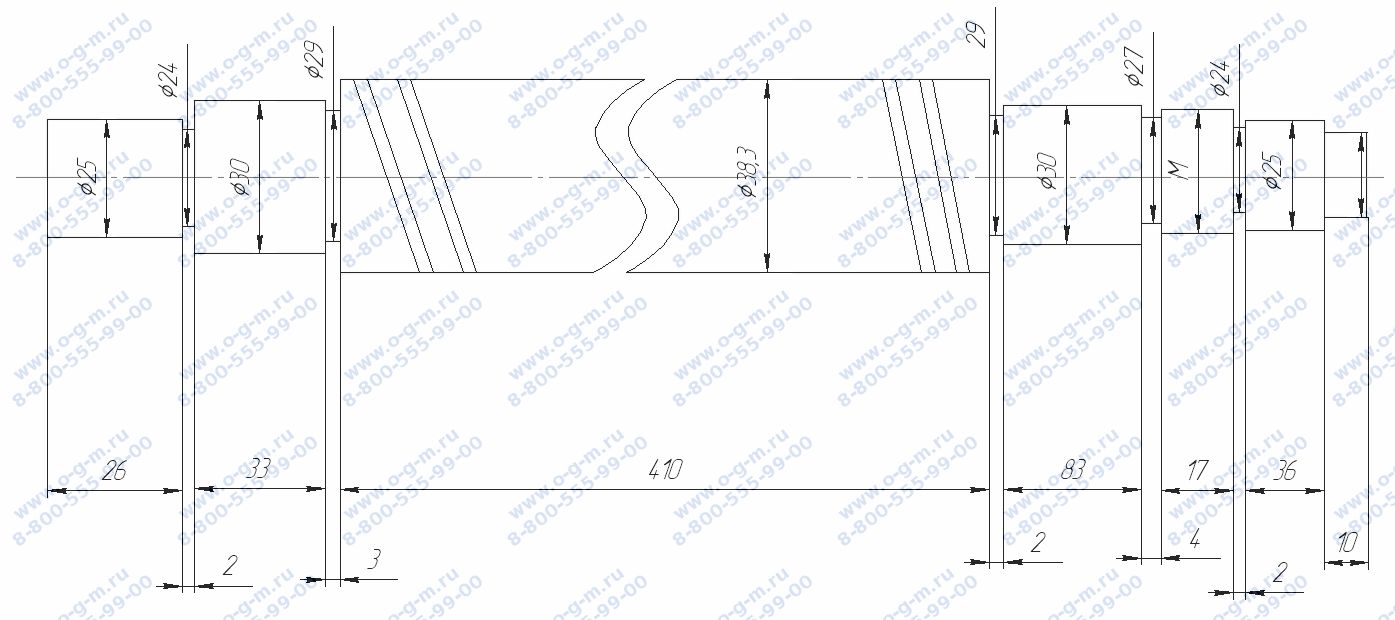

Чертеж ШВП 16К20Т1.158.000.000 с корпусом
