ШВП в станке - это шарико-винтовая передача, которая преобразует вращение электродвигателя в точное линейное перемещение рабочего узла.
Механизм состоит из винта, шариковой гайки, комплекта шариков и системы их возврата. Шарики перекатываются по винтовым дорожкам и передают осевое усилие с меньшим трением, чем обычная винтовая пара скольжения. Передача перемещает стол, суппорт, шпиндельную бабку, портал или каретку по координатам X, Y и Z.
ШВП применяют во фрезерных, токарных, шлифовальных и деревообрабатывающих станках. От класса точности, шага винта, преднатяга, жесткости опор и качества монтажа зависят погрешность позиционирования, скорость подачи, люфт при реверсе и чистота обработанной поверхности.
Введение
Что происходит внутри станка, когда стол останавливается точно в заданной точке, а фреза проходит сложный контур без заметных рывков? За такое движение часто отвечает ШВП - шарико-винтовая передача. Узел превращает вращение электродвигателя в линейное перемещение стола, суппорта, шпиндельной бабки или каретки. Рабочая часть станка проходит заданное расстояние, набирает установленную скорость и останавливается в расчетной координате.
ШВП устанавливают во фрезерных, токарных, шлифовальных и деревообрабатывающих станках с ЧПУ. От состояния передачи зависят точность обработки, чистота поверхности и повторяемость размеров в партии. Даже исправный двигатель и точная система управления не дадут нужного результата при люфте, перекосе или износе винтовой пары.

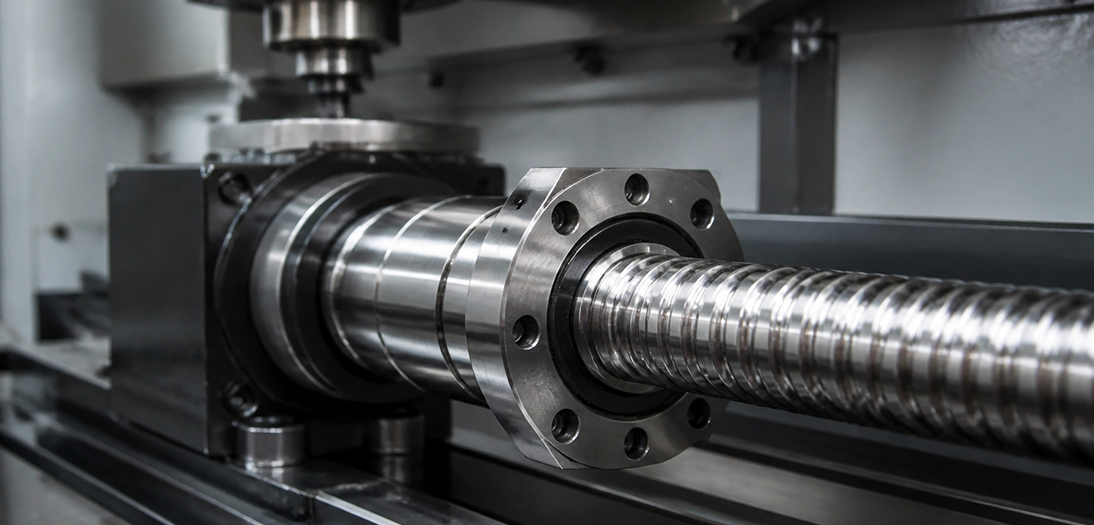

Что такое ШВП в станке
Расшифровка ШВП - шарико-винтовая передача. Это линейный привод, в состав которого входят винт, гайка и шарики, движущиеся по винтовым дорожкам. Основная задача механизма заключается в преобразовании вращения винта в поступательное движение гайки. Внешне конструкция выглядит просто, но точность ее изготовления напрямую влияет на поведение станка при подаче и смене направления.
Гайку жестко соединяют с подвижным узлом, а винт связывают с электродвигателем через муфту или редуктор. Когда двигатель начинает вращение, гайка проходит вдоль оси и перемещает стол, суппорт либо шпиндельный узел по координатам X, Y и Z. Контроллер отслеживает число оборотов и связывает его с расстоянием, которое должна пройти рабочая часть оборудования.
В обычной винтовой передаче поверхности винта и гайки трутся друг о друга. В ШВП нагрузку принимают шарики, поэтому трение скольжения сменяется трением качения. Такая схема снижает потери мощности, нагрев и скорость износа. Станок быстрее реагирует на команду привода, точнее отрабатывает подачу и сохраняет стабильность при многократном реверсе.
Из каких элементов состоит ШВП
Устройство ШВП включает винт с профилированными канавками, шариковую гайку, комплект стальных шариков и систему возврата. Канавки на винте и внутри гайки образуют общую дорожку качения. Ее профиль рассчитан так, чтобы шарики передавали осевую нагрузку и сохраняли устойчивое положение во время движения.
Пройдя нагруженный участок, шарики попадают в перепускной канал, возвращаются к началу дорожки и снова вступают в работу. Движение продолжается по замкнутому контуру, поэтому шарики не выходят из гайки при исправной системе возврата. В разных конструкциях возврат проходит через внешнюю трубку, внутренний канал или дефлектор, встроенный в корпус.
Винты и гайки изготавливают из легированных сталей, способных выдерживать контактные нагрузки и многократные циклы движения. Рабочие поверхности закаливают, шлифуют либо формируют методом холодной прокатки. Шарики производят из подшипниковой стали с точной геометрией. Состав металла, качество термообработки и состояние дорожек определяют ресурс, допустимую скорость и устойчивость передачи к нагрузкам.
Как работает шарико-винтовая передача
Принцип работы ШВП основан на перекатывании шариков между канавками винта и гайки. Электродвигатель вращает винт, шарики передают осевое усилие гайке, а гайка перемещается вместе с закрепленным рабочим узлом. После прохождения рабочей части шарики уходят в перепускной канал и возвращаются в исходную точку, не прерывая передачу нагрузки.
Расстояние, которое гайка проходит за один оборот, определяет шаг винта. При шаге 5 мм полный оборот перемещает гайку на 5 мм без учета передаточного отношения редуктора. Контроллер переводит обороты двигателя в координату, а энкодеры и линейные датчики фиксируют отклонения. Если система замечает разницу между заданным и фактическим положением, привод корректирует движение.
Качение шариков делает подачу ровной и предсказуемой. Инструмент не дергается на малой скорости, а рабочий узел сохраняет плавность при разгоне и торможении. Такое поведение особенно заметно при чистовой обработке, гравировке, расточке отверстий и фрезеровании криволинейных контуров, где даже небольшая задержка отражается на поверхности детали.
Для чего нужна ШВП в станке
Шарико-винтовая пара перемещает стол, суппорт, шпиндельный узел, портальную балку, каретку и другие части оборудования. Передача задает положение инструмента относительно заготовки, поэтому погрешность движения сразу переходит в готовую деталь. Ошибка отражается на посадочных размерах, соосности отверстий, форме пазов и качестве сопряжения элементов.
Низкое трение повышает коэффициент полезного действия. У качественных узлов показатель достигает 90-98%, поэтому основная часть мощности двигателя превращается в полезное линейное усилие. Привод тратит меньше энергии на преодоление сопротивления, слабее нагревается и точнее управляет разгоном, рабочей подачей и торможением.
Предварительный натяг убирает осевой люфт и повышает жесткость соединения. При смене направления гайка сразу начинает движение, без холостого участка и заметной задержки. Станок точнее формирует дуги, резьбы, окружности и замкнутые контуры. Одновременно снижается вибрация, улучшается качество поверхности и сокращается время холостых перемещений между рабочими операциями.
Где применяются ШВП
ШВП для станков с ЧПУ устанавливают на координатных осях фрезерных и токарных центров. Во фрезерном оборудовании передача двигает стол, портал или шпиндельную головку. В токарном станке она управляет продольным и поперечным суппортом. Шлифовальное оборудование использует ШВП для равномерной подачи на малой скорости, а деревообрабатывающие станки - для быстрого перемещения портала по длинной рабочей зоне.
Применение не ограничивается металлообработкой. Шарико-винтовые передачи работают в промышленных роботах, автоматических загрузчиках, упаковочных линиях, системах дозирования и измерительных установках. Узлы встречаются в автомобильной, металлургической, текстильной и пищевой промышленности, где требуется повторяемое перемещение с контролируемой скоростью.
Выбор конструкции зависит от характера задачи. Координатной оси обрабатывающего центра нужна высокая точность и жесткий преднатяг. Подъемному механизму важнее грузоподъемность и устойчивость к нагрузке. Длинному порталу требуется защита от вибраций и проверка критической скорости вращения винта.
Преимущества ШВП в станках
Главное преимущество ШВП заключается в точном линейном перемещении при низком трении. Шарики катятся по дорожкам и меньше повреждают рабочие поверхности по сравнению с парой скольжения. При регулярной смазке, правильной установке и защите от стружки передача дольше сохраняет геометрию и исходные характеристики.
Предварительно нагруженная гайка работает без заметного осевого люфта. Такая конструкция повышает повторяемость при реверсе и снижает погрешность обработки контуров. Ровное движение уменьшает ударные нагрузки на опорные подшипники, муфту и двигатель. Высокая несущая способность при небольших размерах помогает передавать значительное усилие без тяжелого и громоздкого привода.
Коэффициент полезного действия до 98% снижает требования к мощности двигателя и ограничивает нагрев механизма. Небольшой износ увеличивает интервалы между регулировками, однако не отменяет обслуживание. Работа без смазки, поврежденные уплотнения или постоянное попадание абразивной пыли быстро сводят преимущества конструкции к нулю.
ШВП с натягом и с зазором
Прецизионные ШВП работают с предварительным натягом. Его создают шариками увеличенного диаметра, смещением двух гаек относительно друг друга или специальным профилем дорожек. Натяг убирает мертвый ход, повышает осевую жесткость и снижает вибрацию при реверсе. Такие передачи устанавливают на станки с ЧПУ, измерительные комплексы и промышленные роботы.
Баланс натяга играет решающую роль. Слабое усилие оставляет люфт, из-за которого привод запаздывает при смене направления. Избыточное усилие увеличивает трение, температуру и нагрузку на электродвигатель. Шарики и дорожки работают под постоянным давлением, поэтому ошибка регулировки ускоряет появление задиров и контактной усталости.
Транспортные ШВП допускают осевой зазор. Их ставят в подъемные, загрузочные и подающие механизмы, где небольшое отклонение координаты не влияет на качество готовой детали. Такая конструкция стоит меньше и проще переносит неточные режимы работы, но для контурной обработки и повторяемого позиционирования она не подходит.
Виды ШВП по способу изготовления
Виды ШВП различаются по технологии формирования винтовых дорожек. У катаных передач канавки получают методом холодной прокатки. Металл деформируется под давлением роликов, после чего на поверхности появляется винтовой профиль. Такие модели используют на транспортных осях, деревообрабатывающих станках и приводах со средними требованиями к точности.
Ограничение катаной технологии связано с отклонением шага и формы дорожек. Погрешность постепенно накапливается по длине хода и смещает фактическую координату относительно расчетной. Система ЧПУ компенсирует часть ошибки через таблицу поправок, однако качество механики остается основой устойчивой работы. Компенсация не убирает биение винта, слабые опоры и неравномерный натяг.
Шлифованные передачи проходят закалку и несколько этапов точной обработки. Шлифование формирует стабильный профиль дорожек и уменьшает отклонение шага. Такие ШВП устанавливают на прецизионные станки, координатно-измерительные машины и оборудование для чистовой обработки. Комбинированная технология объединяет винт и гайку, изготовленные разными способами, когда задача требует баланса точности и стоимости.
Классы точности ШВП
Классы точности ШВП показывают, насколько фактическое перемещение гайки отличается от расчетного хода на установленной длине. Чем ниже номер класса, тем жестче требования к шагу, геометрии дорожек и качеству изготовления. Класс выбирают не по названию станка, а по допустимой погрешности готовой детали и длине рабочей оси.
К прецизионным относят классы C0-C5. Их используют в координатных станках, обрабатывающих центрах, шлифовальном и измерительном оборудовании. Катаные ШВП класса C6 подходят для техники, где нужна стабильная рабочая точность без предельных требований. Транспортные передачи классов C7-C10 устанавливают в системах подъема, загрузки и линейного перемещения.
Высокий класс передачи не исправит слабую механику станка. На итоговую погрешность влияют жесткость опор, состояние муфты, температурное удлинение винта, точность монтажа и качество обратной связи. Если подшипники установлены с перекосом, направляющие изношены, а станина прогибается под нагрузкой, прецизионная ШВП не вернет расчетную точность.
Как выбрать ШВП для станка
Выбор ШВП начинается с назначения оборудования и допустимой ошибки позиционирования. Для фрезерного центра первостепенную роль играют класс точности, жесткость и преднатяг. Для транспортной оси на первый план выходят грузоподъемность, скорость, ресурс и стоимость. Покупка узла только по диаметру и длине часто заканчивается перегревом, вибрацией или нехваткой тягового усилия.
Диаметр винта рассчитывают по осевой нагрузке, критической скорости вращения и устойчивости к изгибу. Длинный тонкий винт быстрее входит в резонанс и начинает вибрировать, особенно при высокой частоте вращения. Увеличение рабочего хода требует проверки схемы опор и допустимых оборотов. Большой шаг ускоряет перемещение, а малый шаг повышает разрешение подачи и снижает требуемый крутящий момент.
Подбор также учитывает длину хода, допустимый люфт, способ изготовления, класс точности, конструкцию гайки и условия эксплуатации. Стружка, абразивная пыль, влага и высокая температура требуют кожухов, уплотнений и подходящего смазочного материала. Расчет включает рабочую нагрузку, ускорение, торможение, массу подвижной части и длительность цикла. Отдельно проверяют ресурс опорных подшипников и способность двигателя развивать нужный момент.
Обслуживание шарико-винтовой передачи
Смазка образует защитную пленку между шариками и дорожками, уменьшает контактный износ и отводит тепло. Нехватка смазочного материала приводит к сухому трению, росту шума и повреждению поверхности. Избыток тоже вредит работе: густой слой увеличивает сопротивление, собирает пыль и затрудняет движение шариков. Объем, состав и периодичность обслуживания указывает производитель узла.
Металлическая стружка и абразивная пыль оставляют вмятины на дорожках и повреждают шарики. Защитные гармошки, кожухи, скребки и уплотнения должны перекрывать всю рабочую длину винта. Разрыв гармошки или изношенный скребок открывает путь загрязнениям, после чего ровный ход сменяется хрустом и вибрацией. При диагностике проверяют люфт, плавность движения гайки, состояние опорных подшипников, крепеж и муфту.
К преждевременному износу приводят перекос опор, несоосность винта и направляющих, ударные нагрузки, загрязнение и ошибочный преднатяг. Регулярная проверка выявляет рост люфта до появления брака в партии. Контроль состояния передачи обходится дешевле остановки станка после разрушения шариков или заклинивания гайки.
Признаки неисправности ШВП
Первым признаком износа часто становится люфт при смене направления. Привод получает команду на реверс, двигатель начинает вращение, но подвижный узел некоторое время остается на месте. На круглых контурах появляется ступень в точках перехода между осями, а размеры одинаковых деталей начинают расходиться. Коррекция параметров ЧПУ временно скрывает проблему, но не устраняет механический износ.
Посторонний шум, скрежет, вибрация и неравномерный ход указывают на загрязнение, нехватку смазки, повреждение шариков или дефекты дорожек. Повышенная температура винта и гайки связана с избыточным натягом, перекосом, перегрузкой либо разрушением опорных подшипников. Рывки на малой подаче часто появляются после попадания стружки в гайку или повреждения системы возврата.
Ремонт оправдан при сохранной геометрии дорожек и конструкции, рассчитанной на замену шариков или восстановление натяга. Выкрашивание металла, глубокие раковины, деформация винта и значительный износ требуют замены шарико-винтовой пары. После установки проверяют соосность, натяг опор, плавность хода и точность позиционирования по всей длине оси.
Заключение
Шарико-винтовая передача определяет точность, скорость и стабильность движения рабочих узлов станка. Низкое трение, высокий коэффициент полезного действия, малый люфт и высокая несущая способность сделали ШВП базовым элементом станков с ЧПУ, промышленных роботов и автоматизированных линий. Исправный узел помогает оборудованию повторять координаты, сохранять форму контуров и выпускать партии деталей без заметного разброса размеров.
Характеристики механизма зависят от конструкции гайки, схемы возврата шариков, технологии изготовления, класса точности и величины преднатяга. Подбор требует расчета нагрузки, скорости, длины хода, диаметра, шага и условий эксплуатации. Точный монтаж, регулярная смазка и защита от загрязнений сохраняют ресурс передачи и снижают риск внезапной остановки оборудования.
Комплектующие подбирают по документации станка и расчетным параметрам координатной оси. Простая замена винта без проверки гайки, опорных подшипников, муфты и направляющих часто оставляет причину люфта на месте. Комплексная диагностика выявляет источник погрешности и возвращает оборудованию расчетную точность.
