Гидрораспределитель направляет поток рабочей жидкости между насосом, гидроцилиндрами, гидромоторами и сливной линией, поэтому от его конструкции зависит управляемость техники, скорость исполнительных механизмов и стабильность давления в контуре.
В статье рассмотрены золотниковые, клапанные и крановые распределители, различия между двухпозиционными и трехпозиционными схемами, а также ручное, механическое, гидравлическое и электронное управление. Отдельный блок посвящен влиянию загрязнения масла, износа золотниковой пары и ошибок подбора нейтрали на перегрев гидросистемы, просадку цилиндров и ресурс насоса.
Материал относится к мобильной спецтехнике, промышленным гидростанциям, прессовому оборудованию, дорожным и сельскохозяйственным машинам.
Введение
Гидросистема без распределителя превращается в набор деталей, которые не умеют работать согласованно. Насос качает масло, цилиндры ждут давление, оператор двигает рычаг - а техника не реагирует так, как требуется. Именно гидрораспределитель задает направление потока, связывает насос, гидромоторы, гидроцилиндры и сливную линию в единую схему. От его работы зависит движение стрелы экскаватора, подъем платформы, поворот ковша или фиксация захвата под нагрузкой.
Рабочие условия у таких узлов жесткие. Масло нагревается, давление растет рывками, техника работает под вибрацией, а внутрь системы периодически попадают загрязнения. И вот тут появляется главный вопрос: почему один распределитель служит годами, а другой теряет точность после первого сезона? Причина кроется в конструкции, схеме подключения, качестве уплотнений, расходе, допустимом давлении и типе управления. Ошибка в подборе быстро превращается в перегрев масла, просадку цилиндров и лишнюю нагрузку на насос.
Что такое гидрораспределители
Гидрораспределители - гидравлические устройства, которые меняют направление потока рабочей жидкости, распределяют масло между линиями и удерживают исполнительные механизмы в заданном положении. В типовой гидросхеме распределитель соединяет напорную магистраль от насоса, слив в бак и рабочие каналы, ведущие к гидроцилиндрам или гидромоторам.
Снаружи работа выглядит просто: оператор двигает рычаг, нажимает кнопку или переводит джойстик в нужное положение. Внутри распределителя в этот момент меняется маршрут движения масла. Один насос начинает обслуживать сразу несколько операций - подъем, поворот, выдвижение, наклон или зажим. Такая схема встречается в экскаваторах, манипуляторах, прессах и дорожной технике. Причем на стройке разница между плавным и резким движением ощущается мгновенно. Ковш либо идет ровно по грунту, либо начинает дергаться так, будто техника решила поспорить с оператором.
Принцип работы
Принцип работы гидрораспределителя строится на перемещении запорно-регулирующего элемента внутри корпуса. В золотниковой конструкции эту задачу выполняет золотник с поясками. В нейтральном положении часть каналов закрыта, часть соединена со сливом или между собой по схеме производителя. После смещения золотника поток масла направляется в рабочую линию А или В.
Когда масло поступает в поршневую полость гидроцилиндра, шток выходит и запускает рабочее движение. После обратного переключения поток уходит в штоковую полость, а жидкость из противоположной части цилиндра возвращается в сливную магистраль. В дросселирующих схемах проходное сечение открывается постепенно, поэтому механизм стартует мягче и не создает резких ударов по раме и навесному оборудованию.
На практике разницу между схемами легко заметить на подъемной технике. Один распределитель резко бросает стрелу вверх, другой поднимает груз плавно и без раскачки. И вот тут оператор быстро понимает, насколько важна точная настройка гидравлики. Когда техника работает по десять часов под нагрузкой, плавность движения перестает быть мелочью.
Устройство гидрораспределителя
Устройство гидрораспределителя зависит от конструкции, числа секций и типа управления, но базовая схема остается одинаковой. Корпус формирует внутренние каналы, запорный элемент меняет связи между ними, а механизм управления переводит распределитель из одного положения в другое. Корпуса производят из чугуна, стали или алюминиевых сплавов. Материал подбирают под давление, расход рабочей жидкости, массу техники и расчетный ресурс.
В конструкцию входят корпус с гидроканалами, золотник или клапанный блок, входной порт давления, сливной канал, рабочие выходы, возвратные пружины, фиксаторы положения, уплотнения и элементы крепления. Уплотнения снижают утечки масла, пружины возвращают золотник в нейтральное положение, а фиксаторы удерживают выбранный режим работы. При разборке распределителя хорошо видно, насколько точной остается обработка внутренних поверхностей. Малейшая выработка приводит к потере давления и перегреву масла. Поэтому в гидравлике чистота системы влияет на ресурс не меньше, чем качество самого узла.
Основные функции гидрораспределителей
Гидрораспределители направляют поток масла к нужному исполнительному механизму, соединяют линии со сливом, удерживают нагрузку и распределяют расход между контурами. Через распределитель оператор задает скорость движения цилиндра, направление работы гидромотора и последовательность операций.
Для техники это вопрос управляемости. Когда распределитель работает стабильно, ковш идет ровно по поверхности, отвал удерживает угол без просадки, а груз поднимается без рывков. Если внутри узла появляются утечки или золотник теряет точность перемещения, реакция гидросистемы меняется сразу. Рычаг приходится удерживать дольше, движения становятся дергаными, масло нагревается быстрее. На старой спецтехнике такой эффект заметен особенно хорошо: оператор двигает рукоять плавно, а стрела реагирует с задержкой и резкими толчками.
Виды гидрораспределителей по назначению
По назначению гидрораспределители делят на направляющие и дросселирующие. Направляющие модели меняют маршрут потока: подают масло в нужную полость, выводят жидкость в сливную линию или блокируют движение исполнительного механизма. Такие схемы применяют там, где требуется четкое переключение рабочих режимов без регулировки скорости.
Дросселирующие распределители работают иначе. Они не только переключают поток, но и меняют проходное сечение канала. За счет этого расход масла растет постепенно, а механизм движется плавнее. Подобные решения часто ставят на краны-манипуляторы, подъемные платформы и лесную технику, где резкое движение создает риск перекоса или раскачки груза.
Интересно наблюдать, как одна и та же машина ведет себя с разными схемами управления. На резком распределителе оператор постоянно ловит движение рычагом. На дросселирующей схеме техника реагирует спокойнее, а работа идет точнее и без постоянных корректировок.
Типы гидрораспределителей по конструкции
По конструкции гидрораспределители делят на золотниковые, крановые и клапанные. Они отличаются способом перекрытия каналов, требованиями к чистоте масла, герметичностью и характером переключения потоков.
Золотниковые модели получили широкое распространение благодаря простой конструкции и большому числу гидравлических схем. Крановые распределители используют в компактных узлах, где важен быстрый переход между режимами. Клапанные конструкции выбирают для тяжелых нагрузок и систем, где герметичность важнее плавности переключения.
Тут появляется закономерный вопрос: какой вариант считается универсальным? Единого ответа нет. Для мобильной техники чаще используют золотниковые блоки, а прессовое оборудование нередко работает на клапанных схемах. Подбор всегда зависит от нагрузки, расхода и характера рабочих операций.
Особенности золотниковых гидрораспределителей
Золотниковый гидрораспределитель применяют в мобильной технике, гидростанциях и промышленном оборудовании. Рабочий элемент перемещается вдоль оси корпуса и соединяет каналы через специальные проточки. Такая схема подходит для многосекционных блоков, где каждая секция отвечает за отдельную функцию: подъем, поворот, выдвижение, наклон или зажим.
При износе золотниковой пары техника начинает вести себя иначе. Под нагрузкой появляется просадка, рукоять теряет четкость, масло быстрее нагревается, а скорость движения падает. Причина проста: абразивные частицы постепенно повреждают поверхности золотника и корпуса. Поэтому состояние фильтров и чистота масла напрямую влияют на ресурс распределителя. Механики хорошо знают картину, когда после неаккуратной замены рукавов в систему попадает грязь, а затем начинается цепочка проблем - от перегрева до потери давления.
Крановые гидрораспределители
Крановые гидрораспределители работают за счет поворотной пробки или крана, который перенаправляет поток рабочей жидкости между каналами. Конструкция занимает меньше места, быстро переключается и не требует длинного хода управляющего элемента. Такие узлы применяют в линиях, где требуется быстро выбрать направление потока или отключить контур.
Главное преимущество крановой схемы связано с компактностью. На машинах с плотной компоновкой распределитель проще разместить рядом с исполнительным механизмом, сократив длину трубопроводов и потери давления. При обслуживании такая компоновка тоже играет роль. Чем короче гидролиния, тем меньше соединений и точек потенциальной утечки.
Клапанные гидрораспределители
Клапанный гидрораспределитель использует запорные элементы, которые прижимаются к седлам и открывают поток под действием управляющего усилия. Такая схема обеспечивает высокую герметичность и устойчивость к нагрузкам. Поэтому клапанные распределители применяют в прессах, подъемных механизмах, гидростанциях и горнодобывающем оборудовании.
Плотное прилегание клапана к седлу снижает внутренние перетечки и удерживает цилиндр в заданном положении. Для техники под нагрузкой это критично. Если распределитель не удерживает давление, стрела или платформа начинают медленно проседать даже без команды оператора. На тяжелом оборудовании такая ситуация быстро превращается в проблему безопасности и дополнительный износ гидросистемы.
Количество позиций гидрораспределителей
Количество позиций показывает число устойчивых рабочих состояний распределителя. Двухпозиционные модели переключают поток между двумя режимами и подходят для простых операций включения и изменения направления. Трехпозиционные распределители имеют нейтральное положение, в котором гидросистема останавливается, разгружается или удерживает нагрузку в зависимости от схемы каналов. Четырехпозиционные решения применяют в сложных гидравлических схемах с дополнительными режимами работы.
При подборе важно учитывать гидравлическое обозначение распределителя и схему нейтрали. Ошибка приводит к перегреву масла, просадке оборудования и постоянной нагрузке на насос. Причем внешне техника продолжает работать, но ресурс системы начинает сокращаться быстрее. И вот тут экономия на правильном подборе превращается в затраты на ремонт цилиндров и насоса.
Способы управления гидрораспределителями
Тип управления гидрораспределителем подбирают под рабочие условия, точность операций и расположение оператора. Ручное управление используют на простой технике и стационарных установках, где рычаг находится рядом с рабочей зоной. Механические схемы передают усилие через тяги, педали, ролики или кулачковые механизмы.

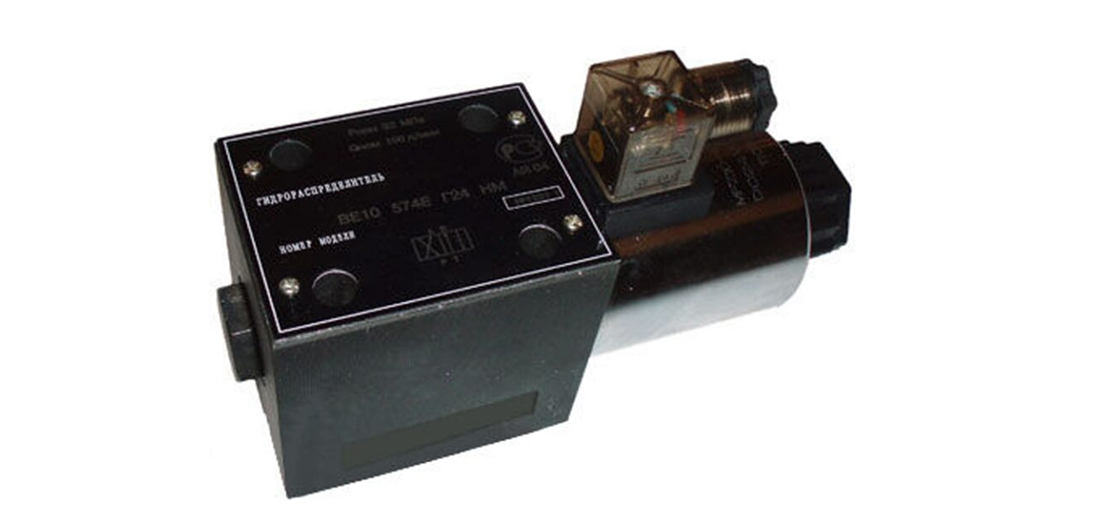

Электронное управление использует катушки, контроллеры, датчики и джойстики. Такая схема помогает вынести пульт из зоны вибрации, связать гидравлику с автоматикой и ограничить опасные режимы работы. Пилотное гидравлическое и пневматическое управление применяют в системах, где усилие на золотник слишком велико для прямого механического переключения.
На современной спецтехнике электронное управление давно перестало быть редкостью. Оператор управляет машиной джойстиком, а гидросистема сама распределяет поток между секциями. Работа становится точнее, особенно при погрузке, выравнивании площадки или перемещении тяжелых грузов.
Применение гидрораспределителей
Гидрораспределители используют в строительной, дорожной, сельскохозяйственной и промышленной технике. В экскаваторе распределитель отвечает за движение стрелы, рукояти, ковша и поворот платформы. Во фронтальном погрузчике через него проходит управление подъемом стрелы, наклоном ковша и дополнительным оборудованием. В тракторе распределитель связывает гидровыводы, навесную систему и рабочие агрегаты.
В промышленности распределители работают в прессах, станках, литейных линиях, испытательных стендах и гидростанциях. В дорожной технике они управляют отвалами, фрезами, щетками и опорами. Причем условия эксплуатации отличаются кардинально. Один распределитель трудится в теплом цехе, другой каждый день сталкивается с морозом, пылью и постоянными ударами нагрузки.
Преимущества современных гидрораспределителей
Современные гидрораспределители обеспечивают стабильную работу гидросистемы даже при высоком давлении и длительных нагрузках. Точная обработка каналов снижает потери давления, поэтому насос тратит меньше энергии на прокачку масла. Качественные уплотнения уменьшают наружные утечки и помогают поддерживать чистоту оборудования. Продуманная форма золотника делает движение исполнительных механизмов плавнее и снижает ударные нагрузки на раму, пальцы, втулки и рукава высокого давления.
Электрогидравлические секции связывают распределитель с датчиками положения, системами автоматического выравнивания, ограничителями нагрузки и удаленными пультами. За счет такой интеграции техника точнее повторяет операции. Ковш движется ровнее, платформа останавливается без рывков, а пресс выдерживает заданный цикл без отклонений. И вот тут хорошо видно, как обычный на вид распределитель влияет на ресурс всей машины.
Заключение
Гидрораспределители остаются базовыми элементами гидравлических систем, потому что именно они задают направление потока рабочей жидкости, удерживают нагрузку и связывают работу всех контуров в единую схему. Принцип работы строится на изменении положения запорного элемента, но надежность системы определяется качеством изготовления, чистотой масла, схемой нейтрали, расходом, давлением и способом управления.
При подборе распределителя важно учитывать не только тип конструкции, но и реальные условия эксплуатации техники. Золотниковые модели подходят для многосекционных блоков и мобильных машин, крановые решения удобны в компактных переключающих узлах, а клапанные распределители обеспечивают герметичность и удержание нагрузки при тяжелых режимах работы. Грамотно подобранный гидрораспределитель снижает нагрузку на насос, защищает исполнительные механизмы от перегрузок, упрощает управление техникой и продлевает срок службы гидросистемы.
