Муфты-тормоз в промышленном оборудовании: роль, устройство и практическая ценность

Введение

Муфта-тормоз занимает важное место в системах привода промышленного оборудования, где требуется плавные соединения и контролируемое торможение ведомого вала. Такое устройство защищает узлы машин от нежелательной нагрузки, стабилизирует рабочий цикл и снижает вероятность повреждений. От корректной работы муфты-тормоз зависит точность движений механизмов, безопасность персонала и надежность производственного процесса. В оборудовании с интенсивными циклами переключения особенно ценится предсказуемость момента включения и уверенная остановка приводных элементов.

Что такое муфта-тормоз

Муфта-тормоз представляет собой механическое устройство, включающее набор элементов, способных соединять ведущий и ведомый валы, а затем обеспечивать их разъединение и торможение. В промышленном оборудовании распространена многодисковая муфта-тормоз, демонстрирующая устойчивое поведение при длительных нагрузках и повторяющихся циклах включения.

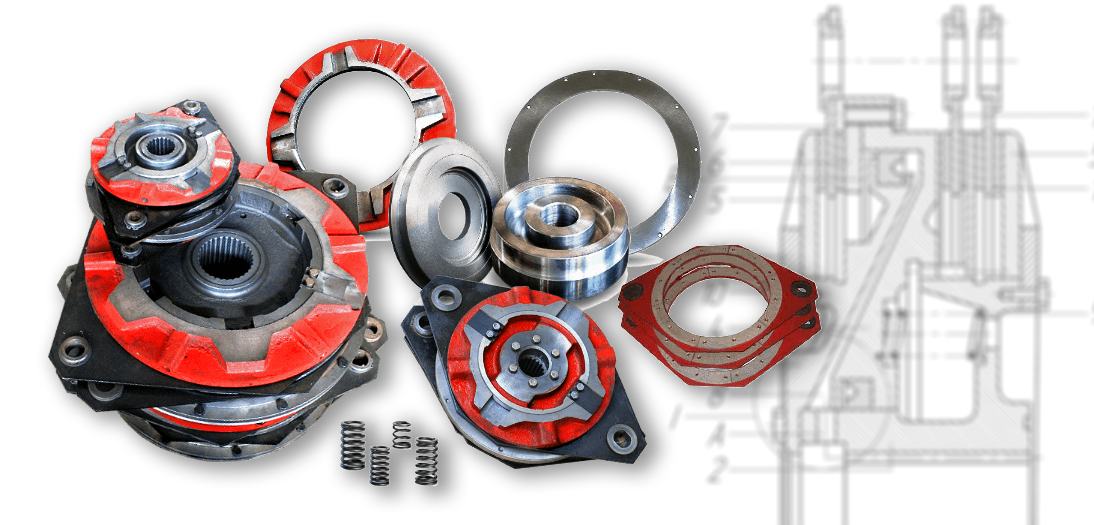

Конструкция состоит из корпуса, нажимных дисков, фрикционных пакетов, пружин и управляющего механизма. В момент подачи энергии нажимные элементы сжимают диски, обеспечивая сцепление. При отключении питания упругие элементы размыкают пары трения, а система торможения удерживает ведомый вал в фиксированном положении. Такой порядок работы одной конструкции решает две задачи: передача крутящего момента через кратковременное соединение валов и торможение ведомого вала при остановке оборудования.

Основная роль муфт-тормоз в промышленном оборудовании

Соединение ведущего и ведомого валов

Муфта-тормоз выполняет функцию быстрого соединения валов в нужный момент технологического цикла. Благодаря этому привод станков запускает исполнительный орган строго в тот момент, когда система управления подает сигнал. Такое соединение обеспечивает предсказуемость движения, а цепочка механизмов работает синхронно и без ударных нагрузок. Производственный цикл становится стабильным, а критические элементы машины испытывают меньший износ.

Функция торможения

Торможение направлено на остановку ведомого вала сразу после завершения рабочей операции. Эта особенность нужна для точной фиксации узлов, позволяя исключить инерционный пробег и неконтролируемое движение. Персонал получает защищенную рабочую зону, механизмы останавливаются строго в заданной точке, а общее поведение оборудования становится предсказуемым. Важность таких свойств заметна при работе прессов, ножниц и линий формовки, где смещение на несколько миллиметров создает риск брака или повреждений.

Где применяются муфты-тормоз: ключевые отрасли

Прессовое производство

В прессовом производстве многодисковая муфта-тормоз отвечает за включение привода строго в момент начала рабочего хода. На кривошипных прессах, кузнечно-прессовых машинах и гильотинах она обеспечивает точную передачу усилия и удержание инструмента в фиксированном положении после завершения хода. Это снижает нагрузку на станину, механизм ползуна и кривошип, а также обеспечивает стабильно точный рабочий цикл. При грамотном подборе муфты для прессов производственный процесс становится контролируемым даже при тысячах циклов в смену.

Гильотинные ножницы

В гильотинных ножницах муфта-тормоз управляет движением ножа. Передача момента выполняется с высокой точностью, что позволяет поддерживать ровную линию реза. Торможение удерживает нож в безопасном положении, исключая случайное опускание в рабочую зону. Такое устройство стабилизирует движение траверсы и снижает износ подшипниковых опор.

Производство металлических конструкций

Линии разрезки, гибки, сварки и формовки металла используют муфты-тормоз для синхронизации узлов, работающих в одном цикле. В процессе гибки металл должен менять форму постепенно, без рывков, а элементы фиксации не должны смещаться. При разрезке профиля важно точное позиционирование, а при сварке - стабильность подачи заготовки. Муфта-тормоз помогает поддерживать правильный ритм работы станков, предотвращая возникновение дефектов геометрии и поверхностных деформаций.

Автомобильная промышленность

В автомобильной промышленности подобные устройства применяются в приводах двигателей, узлах управления и вспомогательных механизмах. Муфта-тормоз регулирует остановку и запуск агрегатов, обеспечивает функционирование узлов в заданной последовательности. Такая система встречается на линиях сборки, в оборудовании по штамповке кузовных элементов и в станках точной обработки деталей, где требуется стабильное позиционирование заготовки.

Установка и обслуживание муфт-тормоз

Перед монтажом важно подготовить оборудование. Поверхности трения очищают от консервационных составов и старой смазки, что повышает стабильность сцепления. Муфты, поставляемые в собранном виде, устанавливаются на вал без разборки корпуса, что сокращает время работ и снижает риски неправильной сборки.

Регулярное обслуживание муфт-тормозов продлевает срок службы оборудования. Проверка зазоров, состояние дисков и пружин, качество питания управляющих элементов - обязательная часть регламента. Несоблюдение этих требований приводит к снижению тормозного момента, замедлению включения и росту износа фрикционных накладок. Правильное обслуживание обеспечивает стабильную работу привода станков и предотвращает незапланированные остановки.

Преимущества использования муфт-тормозов

Муфта-тормоз демонстрирует устойчивость в условиях значительной нагрузки. Фрикционные пары сохраняют рабочие свойства даже при частых циклах включения. Это снижает вероятность аварийных остановок и ухудшения качества продукции. Система торможения удерживает исполнительный орган в нужном положении, что повышает безопасность производственных процессов и уменьшает риск повреждений инструмента.

Точное управление движущимися частями позволяет выполнять сложные операции с высокой повторяемостью. В металлообработке это обеспечивает чистоту реза, в прессовом производстве - правильную геометрию изделия, а в оборудовании для гибки - предсказуемость угла. При соблюдении правил эксплуатации муфта-тормоз сохраняет работоспособность длительное время и поддерживает надежность оборудования.

Как выбрать муфту-тормоз?

При выборе муфты-тормоз для промышленного оборудования важно учитывать рабочий крутящий момент, частоту включений и характер нагрузки в технологическом цикле. Немаловажны тип управления (электромагнитный, пневматический), условия эксплуатации и температурный режим, так как интенсивные циклы требуют устойчивости фрикционных пакетов к нагреву. Также следует учитывать конструктивные размеры, способ монтажа на вал и совместимость с существующим приводом. Грамотно подобранная муфта-тормоз снижает износ оборудования, повышает безопасность работы и обеспечивает стабильность производственного процесса при длительной эксплуатации.

Заключение

Муфта-тормоз служит важным элементом в промышленной технике, обеспечивая соединение валов и точное торможение ведомого вала. В прессовом производстве, при резке металла и формовке конструкций такая система обеспечивает стабильность цикла и повышает качество операций. Грамотный монтаж и регулярное обслуживание поддерживают рабочие характеристики устройства и продлевают ресурс оборудования. Применение муфт-тормозов делает технологический процесс надежным, предсказуемым и безопасным, что особенно важно для отраслей с высокой нагрузкой на механические узлы.
