Введение
Плиты поверочные относятся к базовым средствам контроля геометрии в машиностроении, приборостроении и метрологии. Любая операция, где требуется подтвердить плоскостность, параллельность или перпендикулярность, опирается на стабильную опорную поверхность. Если поверочная плита выбрана без учета допуска или утратила геометрию в процессе эксплуатации, погрешность переносится на разметку, сборку, а затем превращается в брак и повторные измерения. Именно поэтому от качества плиты и ее класса точности напрямую зависит достоверность контроля и соответствие изделий требованиям нормативов.
Что такое поверочная плита и для чего она используется
Поверочная плита представляет собой эталон плоскости, предназначенный для сравнения и оценки геометрии деталей, узлов и приспособлений. Плита поверочная для измерений служит базовой поверхностью, на которую устанавливают стойки с индикаторами, контрольные линейки, уровни, оптические приборы и калибры. В разметочных операциях она позволяет переносить размеры без перекосов и выполнять подгонку с высокой повторяемостью. В сборочных работах поверочная плита упрощает базирование и позволяет выявить отклонения по характеру контакта или изменению показаний индикатора. При поверках и калибровках плита задает стабильную геометрию, исключая влияние неровностей верстака или основания.
Основные характеристики поверочных плит
Ключевым параметром является точность и класс исполнения, определяющие допустимое отклонение плоскостности рабочей поверхности. Класс выбирают исходя из допусков деталей и методики контроля. Не менее важна твердость материала, поскольку она влияет на стойкость к вмятинам и сохранение геометрии при нагрузке. Шероховатость рабочей поверхности определяет корректность контакта измерительного инструмента с плитой и стабильность показаний при перемещении. Габаритные размеры задают максимальную рабочую зону и удобство базирования деталей. Для сборочных и юстировочных задач учитывают допуски перпендикулярности боковых поверхностей, если плита используется как базовый элемент для контроля углов.
Поверочные плиты как юстировочная и базовая поверхность
Поверочные плиты для контроля плоскостности часто применяют не только для контроля, но и для регулировки. На плите выставляют станочные узлы, юстируют направляющие, проверяют взаимную геометрию рам и кареток. Установка измерительных приборов на стабильную базу снижает влияние паразитных наклонов и повышает повторяемость измерений. При базировании деталей на плите проще выявить перекос и корректно выполнить подкладку или шабрение. Практическая ценность такого подхода заключается в том, что ошибка устраняется на раннем этапе, до окончательной сборки и запуска оборудования.
Эталонные и прецизионные поверочные плиты
Эталонная поверочная плита используется в лабораториях, где требуется минимальная неопределенность измерений. В прецизионном сегменте встречаются изделия из благородных металлов, специальных сплавов и полудрагоценного камня, обладающие высокой стабильностью структуры. Такие плиты применяют как рабочие эталоны и базы для передачи размера. Высокая стоимость и повышенные требования к хранению делают их рациональным выбором только для узкоспециализированных задач. В большинстве случаев для производства достаточно правильно подобрать материал и класс точности стандартной плиты.
Классификация поверочных плит по материалу
Чугунные поверочные плиты
Чугунная поверочная плита широко применяется в производственных условиях благодаря способности гасить вибрации. Демпфирование колебаний обеспечивает более стабильные показания индикаторов при работе рядом со станками. Чугун устойчив к локальным нагрузкам, а изношенную поверхность можно восстановить шабрением, что снижает стоимость владения. Такие плиты подходят для разметочных и сборочных операций в цехах с высокой нагрузкой.
В зависимости от обработки выпускаются плиты с ручным шабрением и с механически обработанной поверхностью. Шабрение формирует контролируемое пятно контакта и повышает точность базирования. Механическая обработка подходит для менее точных задач, где важна экономичность и скорость изготовления.
Требования к шабрению чугунных поверочных плит
Качество шабрения оценивают по количеству пятен на квадрат 25×25 мм и по равномерности их распределения. Для классов точности 0, 00 и 1 установлены разные нормы, отражающие требуемый уровень контакта. Чем выше класс, тем больше пятен и тем стабильнее опора детали. Это снижает риск качания и повышает достоверность измерений. Равномерное шабрение важно и при восстановлении плиты, поскольку локальные зоны износа приводят к ускоренной потере плоскостности.

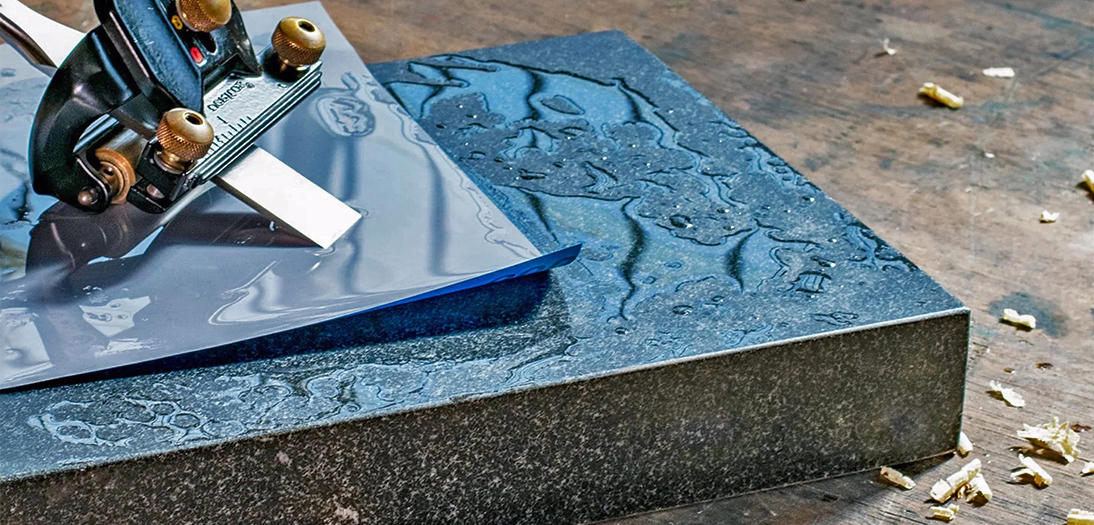

Гранитные поверочные плиты
Гранитная поверочная плита отличается высокой стабильностью геометрии и отсутствием коррозии. Материал не требует консервации и хорошо переносит влажную среду измерительных лабораторий. Износостойкость гранита позволяет длительное время сохранять плоскостность без восстановления. Плита поверочная гранитная часто используется в метрологии, где важна долговременная стабильность базы и минимальное влияние внешних факторов.
Исполнения гранитных поверочных плит
По конструкции применяются плиты без бортовых захватов, с двумя и с четырьмя бортовыми захватами. Захваты облегчают перенос и установку, снижают риск повреждения кромок. Для крупногабаритных изделий нормируют перпендикулярность и взаимную геометрию захватов, чтобы плита могла использоваться как базовая поверхность при монтаже оснастки.
Геометрические допуски и требования ГОСТ
Поверочные плиты ГОСТ изготавливают с учетом требований к плоскостности и прямолинейности рабочих поверхностей. Для плит размером от 1600×1000 мм особое значение имеет правильная установка на опоры, поскольку прогиб основания влияет на результат измерений. Оценку отклонений формы и расположения выполняют по ГОСТ 24643. Для разметочных работ применяют оцифрованные риски через 100 мм, упрощающие привязку размеров и повышающие точность операций.
Допуски перпендикулярности и твердость материалов
При использовании плиты как базового элемента для контроля углов критична перпендикулярность боковых поверхностей к рабочей плоскости. Это влияет на корректность установки угольников и стоек. Твердость чугунных плит по Бринеллю определяет стойкость к забоинам, которые становятся источником локальных ошибок. Прочность гранитных плит на сжатие задает допустимую нагрузку и влияет на долговечность при работе с тяжелыми узлами.
Классы точности поверочных плит
Применяются классы 0, 00, 000, 1, 2 и 3. Рост класса снижает допустимое отклонение плоскостности, но повышает требования к условиям эксплуатации. Высокий класс не компенсирует неправильную установку или загрязнение поверхности. Таблица допусков по ГОСТ 10905-86 задает значения для каждого класса и размера, поэтому при выборе важно учитывать не только обозначение, но и паспортные данные изделия.
Комплектация поверочных плит
Комплектация влияет на сохранение точности. Регулируемые опоры позволяют выставить плиту без перекоса, ручки упрощают перемещение, защитная крышка предотвращает загрязнение и случайные повреждения. Правильная эксплуатация включает установку на жесткое основание, регулярную очистку и защиту поверхности от абразива.
Как выбрать поверочную плиту
Выбор начинается с определения назначения и условий эксплуатации. Для цехов чаще выбирают чугунные решения с хорошим демпфированием, для метрологии и измерительных постов - гранитные плиты. Затем определяют требуемый класс точности, материал и габариты. Важно проверить соответствие стандартам и комплектность поставки. Такой подход позволяет подобрать поверочную плиту, которая обеспечивает реальный контроль геометрии и повышает качество продукции.
Заключение
Плиты поверочные являются ключевым элементом точных измерений, разметочных и сборочных работ. Грамотный выбор материала, класса точности и исполнения позволяет обеспечить надежный контроль плоскостности, повысить качество изделий и соответствие требованиям ГОСТ. Чугунная поверочная плита обеспечивает устойчивость и ремонтопригодность в цехе, гранитная поверочная плита - стабильность и долговечность в метрологии. При правильной установке и уходе поверочная плита остается достоверной базой для измерений на протяжении всего срока службы.
