Введение

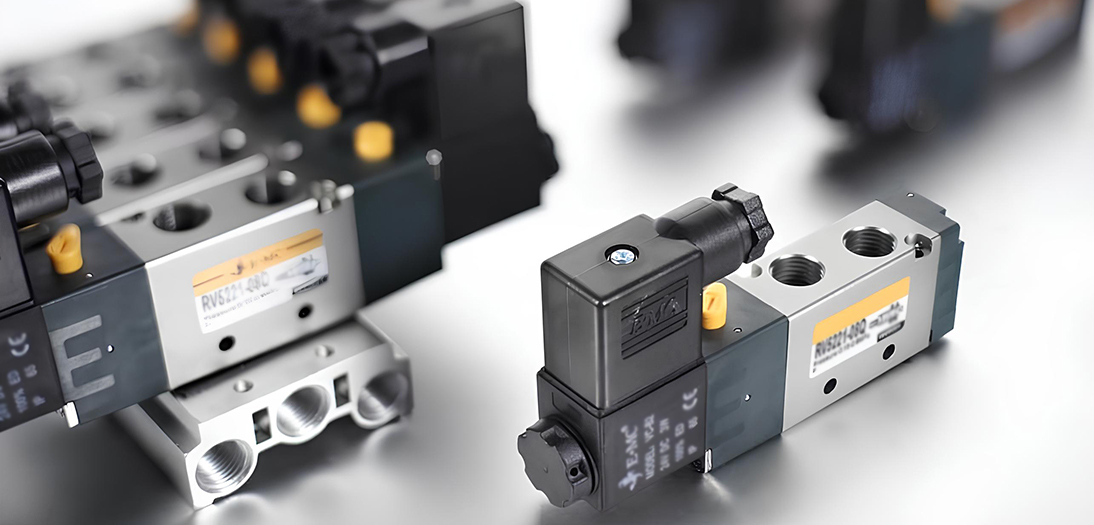

Пневмораспределитель управляет направлением потоков сжатого воздуха и определяет работу исполнительных механизмов: цилиндров, клапанов и захватов. От точности переключения зависит скорость цикла, повторяемость операций и стабильность всей системы.
Пневмораспределитель - ключевой элемент пневмосистемы, который напрямую влияет на скорость, точность и ресурс оборудования.
Распределители применяют в задачах прессования, упаковки, дозирования и перемещения деталей. Электромагнитные модели интегрируются с контроллерами и датчиками, механические - срабатывают от движения, пневматические - работают через воздушный сигнал без электрических цепей.
Сжатый воздух идет не туда - линия встает. Знакомая ситуация? Именно здесь в работу вступают пневмораспределители. Они направляют потоки между исполнительными механизмами, линиями подачи и зонами сброса. Через них воздух попадает к цилиндрам, клапанам, захватам и другим узлам, которые выполняют движение.
В промышленности такие устройства ценят за понятную логику управления, быстрое переключение и устойчивость к нагрузке. Они закрывают задачи прессования, упаковки, дозирования, перемещения заготовок. Результат - меньше простоев, стабильная работа оборудования и контроль над каждым этапом процесса.
Что такое пневмораспределители и их назначение
Пневмораспределители переключают, открывают и перенаправляют потоки сжатого воздуха внутри системы. Их задача - подать воздух в нужный канал в нужный момент и вывести его из другой полости при обратном ходе или остановке.
Суть проста: есть сигнал - меняется положение запорного элемента - линии соединяются по заданной схеме. В этот момент шток цилиндра выдвигается, втягивается или фиксируется.
Где это встречается? Станки, конвейеры, упаковочные линии, роботизированные ячейки, сельхозтехника. Если есть движение - там почти всегда стоит распределитель.
Устройство пневмораспределителей
Внутри пневмораспределителя несколько ключевых элементов: корпус, золотник, каналы подачи и отвода воздуха, уплотнения, возвратные пружины и привод.
Корпус задает форму каналов и держит давление. Материал влияет на ресурс:
- алюминий снижает вес и упрощает установку,
- латунь выдерживает влажную среду,
- технополимеры подходят для компактных узлов.
Золотник управляет потоками. Он движется внутри корпуса и открывает одни каналы, закрывая другие. Чем стабильнее его ход, тем меньше сбоев в работе цилиндра.
Каналы соединяют вход, выходы и сброс. Их сечение влияет на пропускную способность. Узкий канал снижает скорость и усилие. Правильный размер сохраняет динамику системы и снижает потери энергии.
Классификация пневмораспределителей
По типу управления:
- ручные - запуск цикла выполняет оператор,
- электромагнитные - сигнал приходит от контроллера или датчика,
- механические - срабатывают от контакта с деталью или механизмом,
- пневматические - управляются воздушным сигналом.
По позициям:
- однопозиционные - возвращаются в исходное состояние после сигнала,
- двухпозиционные - фиксируют два положения для прямого и обратного хода.
По количеству линий:
- 2 линии - открыть или перекрыть поток,
- 3 линии - работа с односторонним цилиндром,
- 4 линии - управление двусторонним приводом.
По монтажу:
- резьбовые - подключение через фитинги,
- стыковые - установка на плиту или коллектор.
Если собирали многоклапанный блок, разница ощущается сразу: стыковая схема экономит время и уменьшает число соединений.
Основные характеристики пневмораспределителей
При подборе смотрят на:
- рабочее давление,
- пропускную способность,
- тип управления,
- материал корпуса.
Минимальное давление показывает, при каком уровне начинается стабильная работа. Максимальное - предел безопасной эксплуатации. Выход за границы приводит к сбоям и ускоренному износу.
Пропускная способность влияет на скорость работы цилиндра. Несоответствие сразу видно: механизм работает медленно или дергается.
Тип управления подбирают под задачу. Обычный пост, автоматическая линия или опасная зона - решения разные.
Материал корпуса и уплотнения определяют срок службы при контакте с влагой, масляным туманом и пылью.
Принцип работы пневмораспределителей
Работа строится на перемещении золотника между позициями. В исходном состоянии воздух идет в одну линию, другая связана со сбросом. После сигнала схема меняется.
Воздух поступает в другую полость, а предыдущая освобождается через выпуск.
Способ переключения зависит от конструкции:
- кнопка, рычаг или педаль - ручные модели,
- катушка и якорь - электромагнитные,
- ролик или кулачок - механические,
- пилотный сигнал - пневматические.
Такая схема позволяет встроить распределитель как в простую установку, так и в сложную автоматическую линию.
Разновидности пневмораспределителей
Ручные модели используют на наладке и ремонте. Простая конструкция и независимость от питания делают их удобными в этих задачах.
Электромагнитные - основа автоматизации. Они легко подключаются к датчикам и контроллерам. За счет этого операции синхронизируются и выполняются без задержек.
Механические работают от движения деталей. Их ставят там, где логика процесса привязана к положению.
Пневматические применяют в зонах с требованиями к безопасности и в системах с воздушным управлением. Такое решение упрощает схему и снижает зависимость от электрических компонентов.
Управление пневмораспределителями
Существует четыре основных способа управления:
- ручное,
- электромагнитное,
- механическое,
- пневматическое.
Ручное управление подходит для локальных задач.
Электромагнитное - для автоматических линий с высокой частотой циклов.
Механическое - для машин с жесткой кинематикой.
Пневматическое - для сложных схем и опасных условий.
Пневматическое управление не создает искру. Это важно для зон с требованиями к взрывозащите. Кроме того, такие системы устойчиво работают при пыли, вибрации и перепадах температуры.
Применение пневмораспределителей в промышленности
Пневмораспределители используют в разных отраслях:
- металлургия - заслонки и зажимы,
- пищевая промышленность - фасовка и упаковка,
- автомобилестроение - сварка и сборка,
- фармацевтика - точные линии дозирования,
- сельское хозяйство - подача и сортировка,
- строительство - пневмоинструмент.
При запуске упаковочной линии: после настройки распределителей цикл стал стабильным, а количество брака снизилось. Причина простая - точное управление воздухом.
Монтаж и подключение пневмораспределителей
Монтаж начинают с подготовки системы. Трубопроводы очищают от пыли и стружки, проверяют давление, выбирают место установки.
Ошибка на этом этапе приводит к заклиниванию и утечкам. Такое встречается чаще, чем кажется.
Расположение влияет на работу:
- ближе к механизму - меньше потерь давления,
- правильное подключение - стабильный отклик.
При резьбовом соединении важно избежать перекоса. При стыковом - следить за чистотой поверхности и состоянием уплотнений.
После установки проверяют:
- соответствие схеме,
- герметичность,
- работу под нагрузкой.
Исправный узел не пропускает воздух и не зависает между позициями.
Обслуживание пневмораспределителей
Регулярное обслуживание включает:
- контроль давления,
- проверку герметичности,
- очистку воздуха,
- осмотр уплотнений.
Главный враг - загрязненный воздух. Пыль и влага ускоряют износ и нарушают работу.
Типичные признаки неисправностей:
- медленное срабатывание - засорение или падение давления,
- постоянный сброс - утечка,
- перегрев катушки - проблемы с питанием или механикой.
Своевременная замена расходных элементов и качественная подготовка воздуха увеличивают срок службы и снижают риск остановки.
При выборе пневмораспределителя учитывают не только цену. Важны схема работы, частота циклов, условия эксплуатации и требования к надежности. Такой подход снижает ошибки и расходы в будущем.
Заключение
Пневмораспределители задают логику работы всей пневмосистемы. От них зависит скорость, точность и стабильность оборудования.
Правильный выбор строится на понимании задачи: количество линий, тип управления, давление и расход воздуха. Не меньшее значение имеют конструкция, монтаж и качество воздуха.
Если распределитель подобран под условия работы и установлен без ошибок, система работает стабильно, без потерь и лишнего износа. Именно поэтому грамотный подбор и регулярная диагностика остаются ключевыми условиями надежной пневматики.
