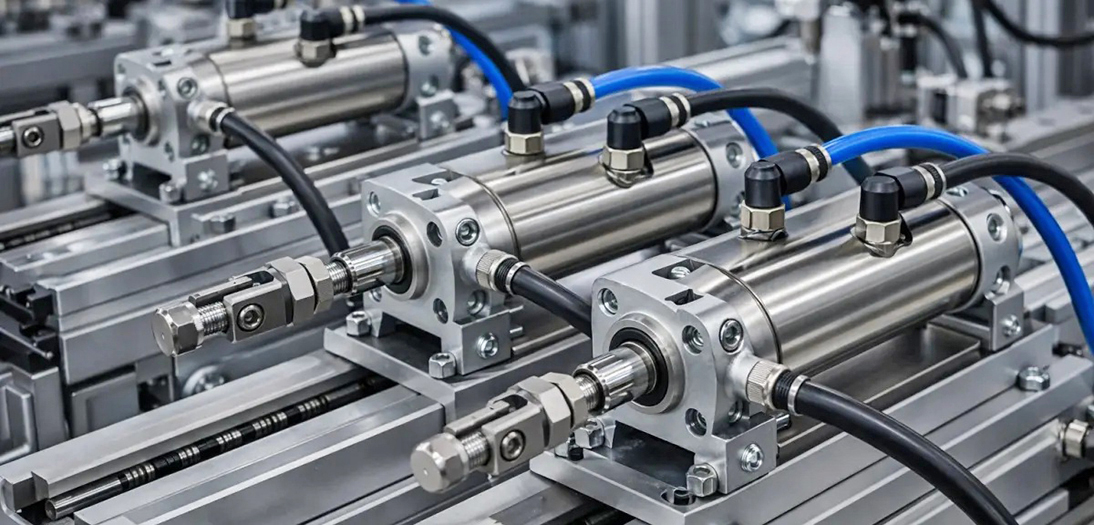

Пневмоцилиндр представляет собой исполнительный механизм, который преобразует энергию сжатого воздуха в линейное движение штока и создает расчетное усилие в рабочем узле. В пневматических системах он выполняет функции перемещения, фиксации и прижима деталей с заданной скоростью и повторяемостью, что напрямую влияет на стабильность технологического цикла. Конструкция пневмоцилиндра включает корпус, поршень, шток пневмоцилиндра и уплотнения, обеспечивающие герметичность и управляемость движения.
Пневмоцилиндр обеспечивает быстрое и повторяемое линейное перемещение за счет давления сжатого воздуха в рабочей камере.
Пневмоцилиндр - исполнительный узел, который превращает энергию сжатого воздуха в линейное механическое движение. В пневматических системах он выполняет роль «силового органа»: перемещает детали, прижимает заготовки, подает изделия на позицию, открывает заслонки и управляет запорной арматурой. Для промышленной автоматизации и машиностроения это базовый инструмент, потому что пневматический цилиндр обеспечивает быстрый отклик и повторяемость движения при сравнительно простой конструкции. На производственных линиях такой привод помогает держать темп цикла, снижать долю ручных операций и стабилизировать качество, когда требуется одинаковое усилие при каждом повторении.
Что такое пневмоцилиндр и каков его принцип работы
Принцип работы пневмоцилиндра основан на подаче сжатого воздуха в рабочую камеру, где давление действует на поршень и перемещает его вдоль корпуса. Поршень передает усилие на шток пневмоцилиндра, а шток уже двигает внешний механизм, упор или захват. Скорость реакции задается расходом воздуха и настройками распределителя, поэтому пневмопривод хорошо подходит для операций с коротким тактом, где важны ускорение и стабильное время срабатывания. Точность движения зависит от качества уплотнений, жесткости крепления, наличия демпфирования в крышках и параметров подачи воздуха. В технологических процессах это снижает разброс по позиционированию и помогает удерживать одинаковую траекторию при серийном выпуске.
Устройство пневмоцилиндра
Конструкция пневмоцилиндра включает несколько узлов, каждый из которых влияет на ресурс и качество работы. Понимание состава детали помогает корректно подобрать модель и избежать типовых ошибок, когда цилиндр работает на пределе усилия или быстро теряет герметичность.
Корпус пневмоцилиндра и его функции
Корпус формирует рабочую полость и направляет движение поршня. Его геометрия определяет внутренний диаметр, а значит и максимальное усилие при заданном давлении. Для эксплуатации ценность корпуса выражается в стабильности: точная обработка снижает трение, уменьшает износ уплотнений и сохраняет равномерность хода на протяжении ресурса.
Поршень как ключевой элемент преобразования энергии
Поршень воспринимает давление воздуха и преобразует его в тяговое усилие. На поршне устанавливают уплотнения, которые отделяют камеры и удерживают давление. Качество посадки и материал поршня влияют на плавность хода и на устойчивость к перекосам, что важно при частых циклах и высоких скоростях.
Шток пневмоцилиндра и передача усилия на механизм
Шток пневмоцилиндра соединяет поршень с внешней нагрузкой и передает усилие на механизм. При выборе учитывают диаметр штока, поскольку тонкий шток под осевой нагрузкой теряет жесткость и может изгибаться на длинном ходе. Для производственной линии это означает риск закусывания и рост трения, поэтому согласование хода и нагрузки повышает надежность и снижает простой оборудования.
Уплотнительные кольца и обеспечение герметичности
Уплотнения удерживают давление и предотвращают утечки. Их износ снижает усилие, увеличивает расход воздуха и приводит к нестабильному ходу. Для бизнеса это прямые затраты, поскольку компрессор начинает работать чаще, а система теряет производительность. Правильный подбор материалов уплотнений под температуру, масло в воздухе и загрязнения увеличивает ресурс и снижает частоту обслуживания.
Крышки цилиндра и каналы подачи воздуха
Крышки закрывают корпус и содержат каналы подачи воздуха. В крышках часто размещают демпфирование, которое гасит удар поршня в конечных положениях. Это снижает вибрацию, уменьшает нагрузку на крепления и сохраняет точность позиционирования при высокой скорости работы, что важно на упаковочных и сборочных линиях.
Классификация пневмоцилиндров
Классификация строится по способу подачи воздуха и организации возврата штока. Основные решения - пневмоцилиндр одностороннего действия и пневмоцилиндр двустороннего действия. Выбор влияет на расход воздуха, управляемость движения и точность остановки.
Пневмоцилиндр одностороннего действия
Пневмоцилиндр одностороннего действия получает воздух только в одну рабочую камеру. При подаче давления шток выдвигается, а возврат происходит за счет пружины или внешней нагрузки. Такая схема упрощает управление и уменьшает количество пневмолиний, что снижает стоимость системы. Ограничение связано с усилием возврата: пружина занимает часть объема, уменьшает полезный ход и ограничивает нагрузку на обратном ходе. Решение подходит для простых операций, где требуется выталкивание, прижим или короткий возврат без точного контроля скорости.
Пневмоцилиндр двустороннего действия
Пневмоцилиндр двустороннего действия имеет два входа для воздуха, поэтому давление управляет движением в обе стороны. Это повышает управляемость и позволяет задавать скорость выдвижения и втягивания независимо. При равномерной подаче воздуха движение становится более стабильным, а позиционирование точнее, поскольку возврат не зависит от пружины и внешних факторов. Особенность настройки связана с расходом воздуха: работа в двух направлениях требует большего потребления, поэтому важно подобрать диаметр и ход под задачу, а также настроить дроссели и демпфирование для снижения ударных нагрузок.
Преимущества использования пневмоцилиндров
Пневмоцилиндр ценят за простоту конструкции, потому что в узле нет сложной электроники и редукторов, а значит меньше точек отказа. Надежность и долговечность обеспечиваются корректной подготовкой воздуха: фильтрацией, удалением влаги и поддержанием стабильного давления. Высокая скорость срабатывания помогает держать темп производственного цикла, а минимальные требования к обслуживанию снижают затраты на эксплуатацию по сравнению с более сложными приводами, когда для замены достаточно плановой ревизии уплотнений и контроля креплений. Для производства это дает предсказуемую работу и стабильную повторяемость операций на протяжении смены.
Сферы применения пневмоцилиндров
Применение пневмоцилиндров охватывает большинство отраслей, где требуется повторяемое движение и фиксированное усилие. В промышленной автоматизации цилиндры перемещают и фиксируют детали, выравнивают поток изделий на конвейере и управляют прижимами. В пищевой промышленности пневмопривод применяют в упаковочных машинах и транспортировке продукции, поскольку скорость цикла и чистота процесса зависят от стабильного срабатывания механизмов. В машиностроении цилиндры используют для позиционирования узлов, подачи заготовок, работы сборочных приспособлений и прессовых операций малой мощности. В медицинском оборудовании пневматический цилиндр встречается в манипуляторах и установках, где важны плавный ход и повторяемость движения при ограниченных нагрузках.
Как выбрать пневмоцилиндр для конкретной задачи
Подбор начинается с рабочего давления и требуемого усилия. Усилие рассчитывают по площади поршня и давлению с учетом потерь на трение, поэтому запас по силе снижает риск остановки механизма при загрязнении или колебаниях давления в сети. Ход штока выбирают по реальной траектории механизма, избегая избыточного запаса, поскольку длинный ход повышает требования к жесткости и увеличивает риск боковых нагрузок.
Далее определяют тип действия. Пневмоцилиндр одностороннего действия подходит для простых операций и экономит воздух, а пневмоцилиндр двустороннего действия дает управляемость и точность в обе стороны. Условия эксплуатации включают температуру, наличие пыли, влажность и требования к коррозионной стойкости. Для агрессивных сред выбирают материалы корпуса и штока с защитным покрытием, а для высоких скоростей закладывают демпфирование и корректную настройку дросселей. Требования к точности определяют необходимость датчиков положения, магнитного поршня и надежных креплений, поскольку люфт в монтаже часто ухудшает результат сильнее, чем выбор бренда. Когда нужно купить пневмоцилиндр для серии, целесообразно проверить совместимость по присоединительным размерам и доступность ремкомплектов, чтобы обслуживание не останавливалось из-за редких уплотнений.
Заключение
Пневмоцилиндр остается универсальным исполнительным узлом, который повышает эффективность пневматических систем за счет быстрого отклика и надежной механики. Понимание того, как устроена конструкция пневмоцилиндра и как работает принцип работы пневмоцилиндра, помогает точнее подбирать диаметр, ход и тип действия под конкретный механизм. Грамотный выбор снижает расход воздуха, уменьшает износ узлов и поддерживает стабильность процесса, что напрямую отражается на производительности и стоимости обслуживания оборудования.
