Шестеренный насос решает задачу стабильной подачи жидкости в гидросистемах и технологических линиях. Конструкция с зубчатыми колесами даёт ровный поток без заметной пульсации. Результат - предсказуемое давление, понятная нагрузка на привод и повторяемость режимов в смене. Понимание устройства и параметров помогает подобрать агрегат под среду, температуру, вязкость и требуемый диапазон давлений, а значит снизить износ узлов и простои.
Устройство шестеренного насоса

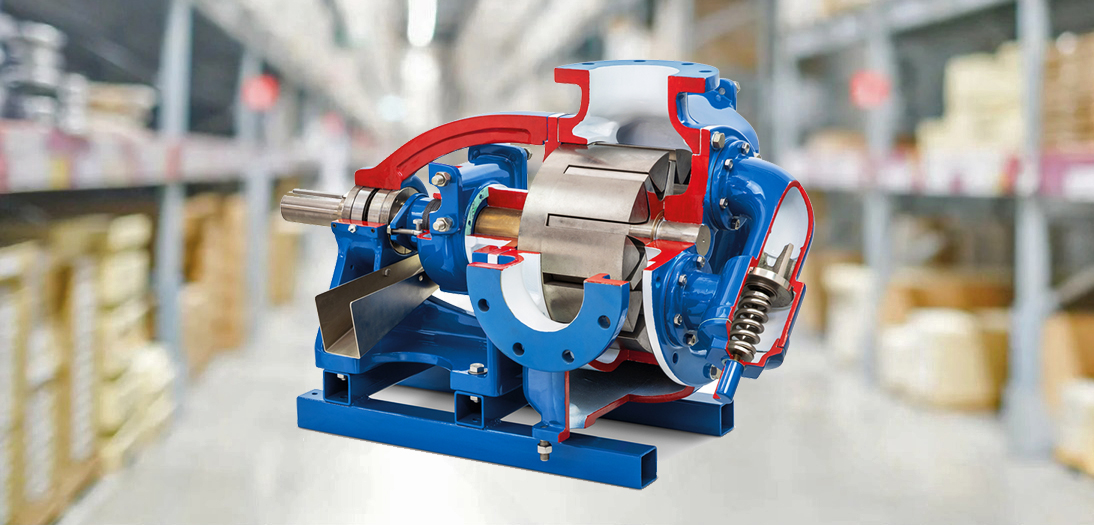

Базовая компоновка включает корпус, пару шестерен, валы, подшипники, вход и выход, уплотнения и приводную муфту. Корпус держит геометрию и зазоры. Шестерни образуют замкнутые полости, в которых переносится жидкость. Валы передают крутящий момент, подшипники стабилизируют оси и уменьшают трение. Уплотнения препятствуют утечкам через вводы валов. Вход направляет поток в зону зацепления, выход отводит его в напорную линию. Такая компоновка проста, легко обслуживается и сохраняет характеристики при длительной нагрузке.
Принцип работы
Приводная шестерня получает вращение от электродвигателя или ДВС. Зубья взаимодействуют с ведомой шестерней и создают перемещающиеся замкнутые объемы от стороны всасывания к стороне нагнетания. На входе возникает разрежение, жидкость заполняет межзубовые полости. На выходе объёмы уменьшаются, давление растёт, поток уходит в гидролинию. Контакт зубьев формирует уплотняющую кромку, что снижает внутреннюю утечку и поддерживает КПД. Отсутствие клапанного механизма исключает ударные нагрузки и уменьшает вибрации.
Конструктивные особенности и ключевые параметры
Материал корпуса выбирают под среду и давление: чугун для стабильной геометрии в тяжёлых режимах, алюминий для снижения массы и теплопередачи, сталь для агрессивных жидкостей. Тепловые зазоры рассчитывают под рабочий диапазон температур, чтобы сохранить плёнку и не допустить задиров. Профиль зуба определяет шум, утечку и износ. Косозубые и шевронные пары снижают акустическую нагрузку, прямозубый профиль упрощает обслуживание.
Критично учитывать численные показатели и их влияние на процесс:
- Производительность, л-мин - определяет доступный расход в контуре и скорость исполнительных механизмов. Недобор расхода замедляет цикл, избыток без дросселирования повышает нагрев.
- Давление, бар - задаёт усилие на гидроцилиндрах и гидромоторах. Превышение расчетного значения ускоряет износ уплотнений и подшипников.
- Обороты, об-мин - влияют на шум, кавитационные риски и нагрев. Номинальный диапазон подбирают под привод и вязкость.
- КПД, % - показывает долю энергии, переданной потоку. Высокий КПД уменьшает тепловыделение и нагрузку на привод.
- Диапазон температур, °C - нужен для выбора материалов корпуса, уплотнений и смазок.
- Допустимая вязкость, сСт - определяет пуск и работу в холодном режиме и в нагретом состоянии.
- Уровень шума, дБА - влияет на требования к акустической защите участка.
Каждый пункт отражается на экономике и ресурсе: правильный диапазон давлений и оборотов снижает втулочный износ и удерживает температуру масла в границах, где не разрушается присадка.
Виды зацепления: внешнее и внутреннее
Внешнее зацепление использует две наружные шестерни цилиндрической формы. Схема простая, ремонтопригодная, с предсказуемыми утечками по торцам. Такая пара подходит для чистых и средневязких сред, когда важна компактная цена и высокая доступность запчастей.
Внутреннее зацепление объединяет внешнюю и внутреннюю шестерни в эксцентричной компоновке. Получается более компактный контур со сниженным пульсационным компонентом и ровным моментом на валу. Такая схема оправдана при повышенной вязкости, в пищевых и химических линиях, где важен мягкий поток и акустика.
Перекачиваемые среды
Шестеренная пара переносит широкий спектр жидкостей. Для гидравлических и смазочных масел важны стабильная вязкость и чистота. Для топлива критична совместимость материалов с углеводородами и контроль утечек. Для воды и водных растворов требуется коррозионная стойкость корпуса и валов. Для растворов кислот и щелочей выбирают специальные покрытия и уплотнения с химической стойкостью. В пищевых контурах предъявляют требования к санитарному исполнению и материалам, контактирующим со средой. Под каждую группу уточняют вязкость, температуру и чистоту - от этого зависят зазоры, уплотнения и режим фильтрации.
Области применения
Гидросистемы мобильной техники используют шестеренные насосы как источник потока для цилиндров и гидромоторов. Машиностроительные линии применяют их в системах смазки станков и прессов. Автопром использует шестеренные агрегаты в контурах смазки ДВС и трансмиссий. Химическое и пищевое производство задействует такие насосы в дозировании, перекачке масел и сиропов. Сельхозтехника применяет их в контурах навесного оборудования и системах подачи рабочих растворов. В каждом случае ценность выражается в предсказуемом расходе, простом обслуживании и устойчивости к длительной цикличной нагрузке.
Как выбрать шестеренный насос?
Подбор начинается с требуемого расхода и давления. Затем уточняют вязкость и температурный график по циклу. Тип зацепления выбирают под акустику, габариты и чувствительность процесса к пульсации. Исполнение корпуса и уплотнений сопоставляют с химией среды. Посадочные размеры, тип привода и направление вращения согласуют с узлом агрегата, чтобы исключить переходники и уменьшить эксцентриситет. Фильтрацию рассчитывают по тонкости и пропускной способности, чтобы удерживать класс чистоты без кавитации на входе. Проверка кавитационного запаса по NPSH исключает срыв подачи на высоких оборотах. Итоговый лист параметров фиксирует производительность, давление, обороты, КПД, вязкость, температуру и уровень шума - такой паспорт позволяет прогнозировать ресурс и планировать сервис.
Эксплуатация: пуск, контроль, обслуживание
Перед пуском проверяют соосность вала, направление вращения и герметичность всасывающей линии. Всасывающий трубопровод делают коротким, с плавными радиусами и сечением без сужений, чтобы снизить потери. При первом запуске рабочую полость заполняют средой, чтобы исключить сухой ход. В работе контролируют температуру корпуса и звуковой фон. Рост шума и вибрации часто указывает на кавитацию или попадание абразива. Регламент включает замену фильтров по перепаду давления, контроль утечек на вводах валов, проверку крепежа. Своевременная замена уплотнений удерживает КПД и уменьшает нагрев.
Возможные ошибки и их последствия
Недооцененная вязкость приводит к перегрузке привода и росту температуры. Завышенная вязкость в холодном пуске дает кавитацию на входе. Неправильный подбор зазоров ускоряет износ и повышает внутренние утечки. Ошибки в направлении вращения меняют гидравлическую схему местами: расход падает, шум возрастает. Отсутствие байпасной защиты в линии с перепадами давления приводит к перегреву и разрушению масляной пленки. Эти риски устраняются расчётом по худшим условиям, установкой предохранительных и обратных клапанов, а также датчиков перепада на фильтрах.
Экономика владения
Шестеренная схема проста в ремонте и не требует редкого инструмента. Плановый сервис укладывается в понятные операции: фильтры, уплотнения, проверка подшипников и зазоров. Высокий КПД в номинальном режиме снижает тепловую нагрузку на масло и затраты на охлаждение. Предсказуемый ресурс упрощает планирование остановок.
Шестеренный насос обеспечивает устойчивый поток и давление в гидросистемах, линиях смазки и дозирования. Конструкция с наружным или внутренним зацеплением даёт выбор между простотой и пониженной пульсацией. Правильный расчет по расходу, давлению, вязкости и температуре, вместе с осознанным выбором материалов и уплотнений, формирует ресурс и стабильность процесса. Точный подбор и аккуратная эксплуатация переводят систему из режима постоянных настроек в режим планового обслуживания, где каждый час работы приносит прогнозируемый результат.
