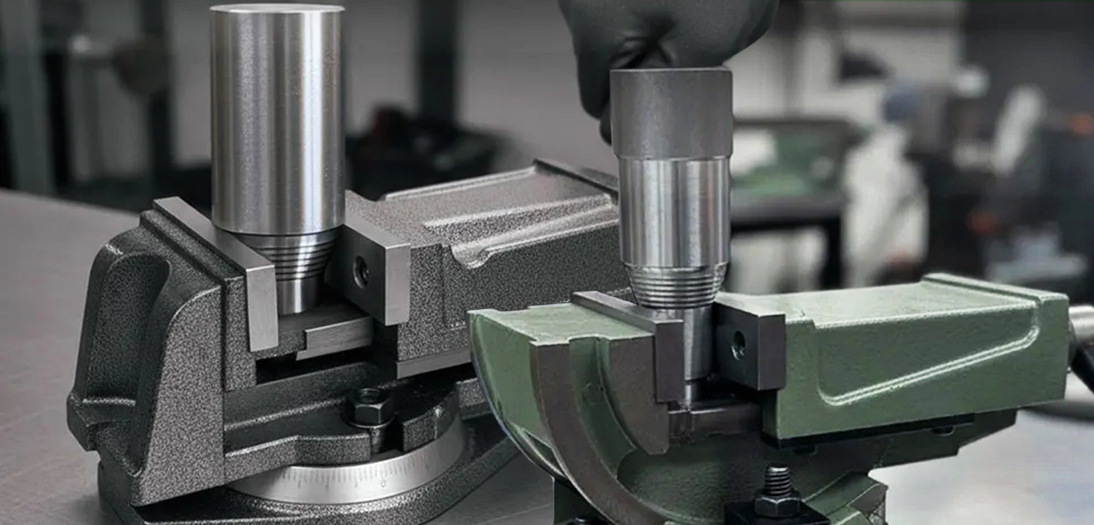

Станочные тиски: назначение, виды и конструкционные особенности

Станочные тиски — это незаменимое оборудование для фиксации заготовок при проведении различных видов механической обработки. Они обеспечивают жесткое закрепление детали, препятствуют смещению и позволяют соблюдать точную геометрию изделия. От правильного выбора тисков зависит не только качество работ, но и производительность всего технологического процесса. На рынке представлены десятки моделей, различающихся по конструкции, размерам, материалам и типу привода, поэтому перед покупкой важно учитывать технические параметры и условия эксплуатации.

ГОСТы, материалы и конструкция

Все станочные тиски должны соответствовать требованиям ГОСТ 16518-96, который определяет стандарты для неповоротных и поворотных моделей с размерами от 80 мм до 320 мм. В зависимости от назначения они могут иметь различную ширину губок, максимальный ход, размеры паза и допуски по точности.

Для изготовления корпуса чаще всего применяются два материала — легированная сталь и чугун. Сталь проходит закалку и шлифовку, что повышает её прочность, устойчивость к износу и коррозии. Чугунные модели обладают хорошей виброустойчивостью, но уступают стальным в долговечности при интенсивных нагрузках.

По классам точности тиски бывают нормальные (Н), повышенной точности (П), высокой точности (В). Кроме того, устройства оснащаются ручным или механическим приводом (гидравлическим или пневматическим), что влияет на скорость и удобство работы.

Классификация станочных тисков

Все модели можно разделить на четыре основные группы: ручные, слесарные, станочные и пневматические. Наибольшее распространение в промышленности получили станочные тиски, которые, в свою очередь, подразделяются на:

• Токарные — для закрепления заготовок при точении.
• Фрезерные — для фиксации деталей во время фрезерных работ.
• Сверлильные — для удержания изделия при сверлении и зенковании.

Крепление тисков к станине осуществляется при помощи шпонок, винтов, эксцентриков, магнитов и других элементов. Для универсальности многие модели оснащаются сменными губками разных форм и размеров.

Основные виды и назначение

По конструкционным особенностям различают несколько видов станочных тисков:

• Неповоротные — простая конструкция, высокая жесткость, но отсутствие возможности изменять угол обработки.
• Поворотные — оснащены подвижной платформой, позволяющей изменять угол заготовки без её переустановки.
• Прецизионные — обеспечивают максимальную точность фиксации и часто используются на фрезерных станках.
• Универсальные — подходят для выполнения разных видов работ и совместимы с различным оборудованием.
• Модульные — позволяют собирать рабочую оснастку из отдельных элементов для конкретной задачи.

Особое место занимают двухосевые и синусные тиски. Первые обеспечивают два варианта крепления, вторые дают возможность фиксировать заготовку под любым углом, что особенно востребовано при сложной фрезеровке.

Преимущества правильного выбора тисков

Грамотно подобранные поворотные или прецизионные станочные тиски позволяют:

• Повысить точность обработки за счет стабильной фиксации заготовки.
• Исключить люфт и смещение при резке или сверлении.
• Снизить затраты на ремонт и обслуживание благодаря износостойким материалам.
• Повысить производительность за счет сокращения времени на переустановку деталей.

Качественные модели сохраняют свои рабочие характеристики в течение многих лет, устойчивы к механическим повреждениям и воздействию смазочно-охлаждающих жидкостей.

Критерии выбора станочных тисков

При выборе оборудования следует учитывать:

• Размеры — ширину губок (80, 100, 125, 160, 200, 250, 320 мм) и максимальный ход.
• Тип станка — фрезерный, шлифовальный, сверлильный и т. д.
• Материал корпуса — сталь или чугун в зависимости от условий работы.
• Класс точности — для прецизионных работ требуется высокий или повышенный класс.
• Тип привода — ручной, гидравлический или пневматический.
• Особенности заготовок — масса, форма, габариты и материал.

Как выбрать станочные тиски

При выборе станочных тисков важно ориентироваться не только на технические характеристики, но и на специфику выполняемых операций. Для фрезерных работ предпочтительны поворотные или прецизионные модели с высокой точностью позиционирования и возможностью быстрой регулировки угла. При сверлении или зенковании оптимальны стандартные неповоротные тиски с надежной фиксацией. Если предполагается частая смена заготовок разных размеров, стоит обратить внимание на модульные конструкции с быстросменными губками. Кроме того, при интенсивной эксплуатации рекомендуется выбирать тиски с усиленным корпусом из закаленной стали и защитой от попадания стружки и СОЖ в подвижные узлы — это продлит срок службы оборудования и обеспечит стабильную точность фиксации.

Если тиски приобретаются впервые, рекомендуется проконсультироваться с производителем или поставщиком. Это позволит подобрать модель, которая максимально соответствует технологическому процессу и обеспечивает надежную фиксацию без излишних затрат.

Станочные тиски — важнейший элемент оснастки любого металлообрабатывающего предприятия. От их конструкции, материала и точности напрямую зависит качество готовой продукции. Выбирая поворотные, прецизионные, универсальные или модульные модели, необходимо учитывать требования ГОСТ, характеристики станка и особенности заготовок.

Правильно подобранные тиски обеспечат жесткое крепление детали, высокую точность обработки и долговечность оборудования. Это инвестиция, которая окупается за счет сокращения брака, ускорения работы и повышения безопасности производственного процесса.
