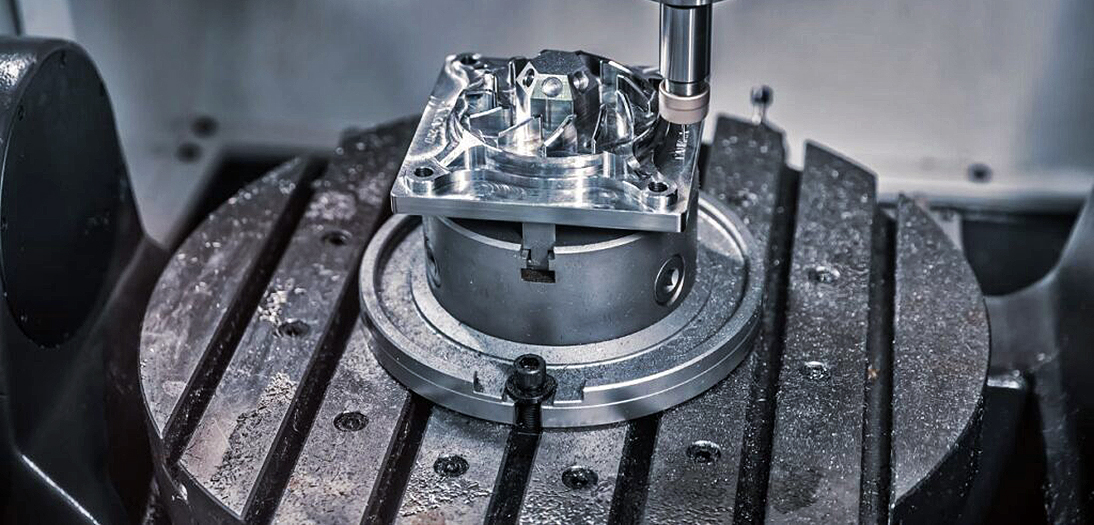

Поворотный стол - это узел станочной оснастки, который фиксирует заготовку и обеспечивает ее вращение на заданный угол без повторного базирования, поскольку повторная установка детали увеличивает риск смещения и снижает точность обработки по окружности.
Данная статья охватывает применение поворотных столов при обработке фланцев, корпусов, дисков, зубчатых элементов и деталей с радиальными отверстиями. Информация применима к фрезерным, сверлильным и сварочным станкам промышленного класса и не рассматривает ручной инструмент, бытовое оборудование и нестандартные самодельные конструкции. Материал будет полезен технологам, инженерам производства, операторам станков и специалистам по оснащению участков, которым нужен точный подбор оснастки под серийные и единичные задачи.
Введение
Почему поворотный стол давно стал обязательной частью металлообрабатывающего участка? Причина проста: этот узел расширяет возможности сверлильных, фрезерных и сварочных станков, помогает точно вращать деталь по окружности, менять ее положение без повторной установки и сохранять заданный угол на каждом этапе обработки. За счет такой схемы цикл идет быстрее, а оборудование работает ровнее, без частых остановок на перенастройку.
На производстве задача выглядит знакомо: заготовку мало просто закрепить, ее нужно выставить так, чтобы инструмент каждый раз подходил к нужной зоне по одной траектории. Когда деталь снимают после каждой операции и заново базируют, возрастает риск смещения, растет погрешность, теряется время. Поворотная оснастка исключает этот слабый этап и делает весь процесс стабильным.
Поворотный стол для металлообработки особенно востребован при выпуске фланцев, дисков, корпусов, зубчатых элементов, деталей с пазами и отверстиями по окружности. Для серийного производства это означает одинаковый результат по всей партии. Для ремонтного участка - быструю перенастройку под нестандартную задачу без перестройки рабочего места.
Что такое стол поворотный и его назначение
Стол поворотный - это узел, который фиксирует заготовку и задает ее вращение вокруг оси на нужный угол либо на полный оборот. В зависимости от конструкции движение выполняется вручную или через привод. Главная функция такого механизма - точное позиционирование детали без повторного базирования.
Когда на станке установлен поворотный стол, технолог получает больше свободы при выборе схемы обработки. Заготовку закрепляют один раз, после чего переводят в нужное положение поворотом планшайбы либо наклоном рабочего блока. Это сокращает число ошибок и помогает выдерживать жесткие допуски без лишних проверок.
Если требуется обработать окружности, радиальные отверстия, пазы, фаски под разными углами или выполнить последовательную сварку в нескольких точках, такой механизм становится рабочей необходимостью. Поэтому стол поворотный фрезерный часто входит в базовый комплект оснастки на участках, где выпускают сложные корпусные детали.
Сфера применения стола поворотного
Поворотные столы используют на фрезерных и сверлильных станках, в автоматических линиях, на прессах, ковочных молотах и сварочных постах. Задача везде одна: точно подвести поверхность детали к инструменту и удерживать положение на протяжении всего цикла.
На фрезерных станках поворотный стол помогает нарезать дуговые пазы, обрабатывать окружности, делить деталь на сектора и выполнять контурную обработку. Один станок берет больше операций, а участок обходится без покупки отдельного оборудования.
Поворотный стол для сверлильного станка ускоряет сверление отверстий по кругу и под заданным шагом. При обычной переустановке мастер тратит время на разметку каждой точки. Здесь угол уже задан в настройке, поэтому повторяемость выше.
В сварке такая оснастка удерживает заготовку в нужном положении и помогает вести шов равномерно. При ковочных и прессовых операциях точное вращение сохраняет геометрию детали без перекоса.
Автоматические линии используют поворотные узлы для индексирования позиций и синхронной работы нескольких операций. Чем точнее механизм, тем меньше времени уходит на доводку после обработки. Для серийного производства это прямое снижение себестоимости.
Преимущества использования
Поворотная оснастка ценится за конкретный результат: станок работает быстрее, точность растет, вспомогательные операции занимают меньше времени.
- обработка деталей в нескольких плоскостях без повторной установки;
- сокращение времени на переналадку;
- повышение точности серийных операций;
- надежная фиксация заготовки под нужным углом;
- рост производительности участка.
Каждое преимущество имеет практическую ценность. Меньше переналадок - больше времени остается на выпуск деталей. Точная фиксация снижает риск смещения под нагрузкой, что особенно важно при фрезеровании. Снижение брака уменьшает объем последующей доводки.
Если на участке установлен стол поворотный фрезерный, переход между операциями идет быстрее, а геометрия сохраняется одинаковой по всей партии. Это важно и для крупного производства, и для мастерских, где обрабатывают единичные нестандартные детали.
Виды поворотных столов
Под каждую задачу подбирают свой тип конструкции. Поворотно-наклоняемый стол применяют там, где деталь нужно не только вращать, но и ставить под углом. Такая схема подходит для конических поверхностей, косых отверстий и сложных переходов.
Поворотный стол с продольным перемещением помогает точнее подводить деталь вдоль одной оси. Если нужна корректировка сразу по двум координатам, используют модель с поперечно-продольным перемещением. Это удобно на участках, где требуется гибкая настройка положения без снятия заготовки.
Горизонтально-вертикальный поворотный стол работает в двух положениях. Его ставят горизонтально для одной группы операций и переводят в вертикальную плоскость для другой. Такая универсальность особенно полезна в инструментальном производстве.
Горизонтальный поворотный стол применяют при работе с массивными заготовками. Он ценится за жесткость конструкции, устойчивость и простую кинематику.
Конструкция
Конструкция включает корпус, шпиндель, планшайбу, фиксатор, рукоятку управления, подшипниковый узел и механизм регулировки осевого зазора. Каждый элемент влияет на точность работы, поэтому важен не только размер стола, но и качество сборки.
Корпус принимает основную нагрузку и удерживает геометрию механизма. Если жесткости не хватает, возникает микросмещение, которое сразу отражается на точности обработки. Шпиндель отвечает за плавность вращения, планшайба служит базой для крепления детали.
Подшипниковый узел воспринимает осевые и радиальные нагрузки. Механизм регулировки зазора устраняет люфт и сохраняет точность в процессе эксплуатации. Фиксатор удерживает выбранный угол, а рукоятка помогает менять положение без рывков.
Поэтому оснастку подбирают не только по габаритам станка, но и по характеру операций. Для сверления и силового фрезерования требования к жесткости различаются. Ошибка при выборе приводит либо к потере точности, либо к лишним затратам.
Стандарты и ГОСТы
Производство таких устройств регулирует ГОСТ 16935-93. Этот стандарт задает технические требования к моделям с ручным и механизированным приводом: точность, безопасность, маркировку, приемку и контроль характеристик.
Если предприятие ориентируется на ГОСТ 16935-93, сравнивать модели разных производителей проще. Появляются четкие критерии оценки, а включение оснастки в действующий технологический процесс проходит без лишних рисков.
Для серийного выпуска это особенно важно. Оборудование с подтвержденным соответствием стандарту помогает удерживать стабильность партии и прогнозировать ресурс узла. Поэтому при выборе учитывают не только цену, но и наличие документального подтверждения соответствия.
Заключение
Стол поворотный остается ключевой частью станочной оснастки там, где важны точность, повторяемость и гибкость обработки. Он помогает работать с окружностями, секторами, угловыми переходами и сложными поверхностями без постоянной переустановки детали. Это сокращает время цикла и снижает риск накопления ошибок.
Выбор модели зависит от массы заготовки, типа станка, характера нагрузки и требуемой точности. Для универсальных задач подходит горизонтальный поворотный стол или горизонтально-вертикальная модель. Для пространственной обработки чаще выбирают поворотно-наклоняемый вариант. При серийном сверлении по окружности востребован поворотный стол для сверлильного станка, а для делительных и контурных фрезерных операций - стол поворотный фрезерный.
Перед закупкой оценивают жесткость корпуса, плавность вращения, качество фиксации, наличие регулировки зазора и соответствие нормативам. Решение купить стол поворотный оправдано только после анализа технологической задачи. Грамотно подобранный поворотный стол для металлообработки расширяет возможности участка и делает работу станка стабильной без лишних потерь времени.
