Любой токарный станок, будь то учебный винторез или многоосевой ЧПУ-центр, невозможно представить без патрона. Эта деталь соединяет заготовку со шпинделем и отвечает за передачу вращения. От выбора патрона зависит точность обработки, срок службы инструмента и безопасность рабочего процесса. Ошибка в подборе приводит к браку, износу станка или, что опаснее всего, к аварийным ситуациям.
Чтобы понимать, какой патрон нужен для конкретной задачи, важно знать его устройство, разновидности и особенности эксплуатации.
Назначение токарного патрона
Основная задача патрона – надёжно фиксировать заготовку или инструмент. Он держит деталь под нагрузкой, компенсирует вибрации и предотвращает смещение.
Правильно выбранный патрон гарантирует:
- Точное базирование, что особенно важно для серийного производства;
- Достаточную силу зажима без риска вылета детали;
- Равномерное распределение давления, исключающее деформацию;
- Безопасную работу оператора
Если патрон изношен или неправильно подобран, биение возрастает, резцы изнашиваются быстрее, а геометрия деталей выходит за пределы допуска.
История и развитие
Первые токарные патроны появились ещё в XVIII веке и представляли собой простые винтовые зажимы. Они требовали долгой настройки и не обеспечивали высокой точности. С развитием машиностроения появились самоцентрирующиеся трёхкулачковые патроны, которые стали стандартом для большинства операций.
XX век принёс пневматику и гидравлику. Эти технологии позволили ускорить процесс смены заготовок и задать стабильное усилие зажима. Сегодня на высокоточных станках ЧПУ всё чаще применяются мембранные и цанговые патроны, где биение минимально, а усилие распределяется максимально равномерно.
Классификация по механизму зажима
Ручные патроны
Классический вариант, где кулачки перемещаются через зубчатую передачу при помощи ключа. Подходят для единичных операций и мелких мастерских. Недостаток – низкая скорость работы и зависимость от усилия оператора.
Пневматические патроны
Зажим выполняется сжатым воздухом. Скорость операции занимает секунды, усилие одинаковое при каждой установке. Подходят для массового производства, где время цикла критично. Требуют компрессора и системы подачи воздуха.
Гидравлические патроны
Используют давление масла. Дают максимально стабильное усилие и хорошо гасят вибрации. Применяются при тяжёлых режимах резания, где деталь должна удерживаться без малейшего смещения. Минус – высокая цена и требовательность к чистоте рабочей жидкости.
Цанговые патроны
Работают через пружинящую цангу, которая обжимает пруток по всей поверхности. Это обеспечивает высочайшую точность и снижает биение до сотых долей миллиметра. Идеальны для обработки длинных заготовок и высокоточных деталей.
Мембранные патроны
Используют упругую пластину, которая деформируется при зажиме. Применяются в приборостроении и авиации. Обеспечивают точность до нескольких микрон, но имеют ограниченный ход и усилие.

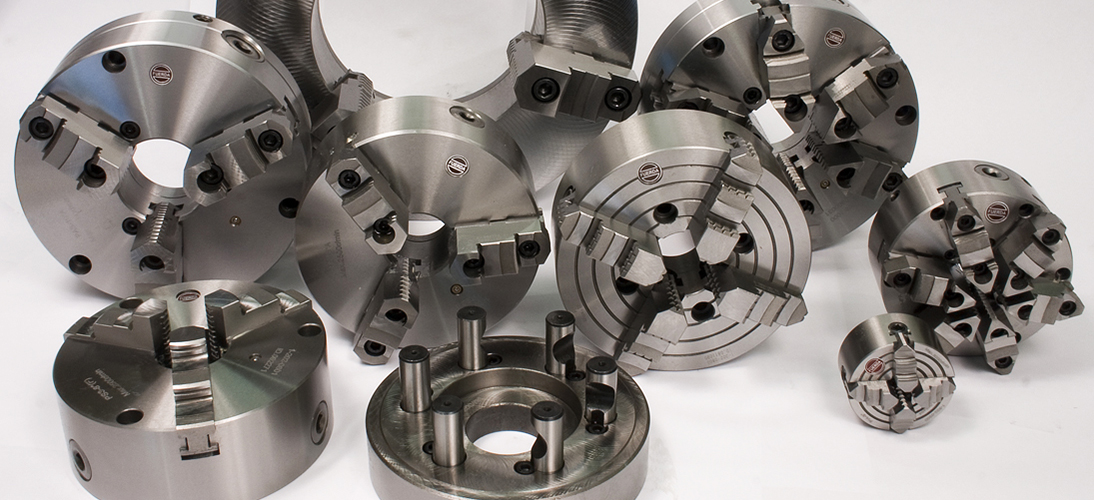

Виды по количеству кулачков
- Двухкулачковые – держат нестандартные формы.
- Трёхкулачковые – универсальный выбор для круглых деталей.
- Четырёхкулачковые – каждый кулачок регулируется отдельно, что позволяет зажимать детали сложной формы.
- Шестикулачковые – равномерно распределяют усилие, поэтому подходят для тонкостенных труб и заготовок из мягких металлов.
Конструкция кулачков
Патроны бывают со сменными и цельными кулачками. Для универсальных операций используют закалённые, для точной подгонки – мягкие, которые протачиваются под форму конкретной заготовки. Это решение позволяет снизить биение и увеличить срок службы.
Крепление к шпинделю
Существует три основных способа: резьбовое, фланцевое и коническое. На современных станках преобладают фланцевые крепления с камлок-системами, которые обеспечивают быструю смену патрона и высокую точность.
1. Резьбовое крепление
Это классический способ, который применялся на старых и малогабаритных токарных станках.
- Принцип работы: патрон накручивается на резьбу, выполненную на шпинделе станка.
- Плюсы: простая конструкция, низкая стоимость изготовления, лёгкая установка.
- Минусы: невысокая точность, риск самопроизвольного раскручивания при реверсивных оборотах, сложность при смене патрона.
- Где используется: в учебных мастерских, гаражных станках, на оборудовании старых моделей, где нет требований к высокой скорости переналадки.
2. Фланцевое крепление
Наиболее распространённый способ, применяемый в современных производственных условиях.
- Принцип работы: шпиндель имеет фланец с отверстиями, через которые патрон фиксируется болтами. Между фланцем и патроном предусмотрено короткое коническое соединение для точного центрирования.
- Плюсы: высокая точность центрирования, надёжность соединения, быстрая смена патрона (особенно в камлок-системах).
- Минусы: более сложное и дорогое изготовление по сравнению с резьбовым креплением.
- Где используется: на современных универсальных и ЧПУ-станках, где важна точность и оперативная замена оснастки.
3. Коническое крепление
Применяется реже, но остаётся актуальным для некоторых операций.
- Принцип работы: хвостовик патрона имеет коническую форму (например, конус Морзе), которая вставляется непосредственно в шпиндель или пиноль задней бабки.
- Плюсы: простота установки, точное самобазирование за счёт конусного сопряжения.
- Минусы: ограниченное применение, слабее фиксируется при больших нагрузках, возможен срыв при высоких оборотах.
- Где используется: при работе с инструментальными патронами, в задней бабке, на небольших станках и для вспомогательных операций.
Ключевые характеристики выбора
- Наружный диаметр – должен соответствовать габаритам станка.
- Диаметр сквозного отверстия – ограничивает максимальный размер прутка.
- Усилие зажима – определяет, какие режимы резания допустимы.
- Диапазон кулачков – указывает, детали какого размера можно зажать.
- Допустимое биение – показатель точности.
- Максимальные обороты – важны для высокоскоростных станков.
Сравнительная таблица токарных патронов
| Тип патрона | Преимущества | Недостатки | Основные области применения |
|---|
| Ручные (рычажные) |
Простая конструкция, низкая цена, лёгкая настройка |
Зависимость от усилия оператора, низкая скорость зажима |
Единичное и мелкосерийное производство, ремонтные мастерские |
| Пневматические |
Быстрый зажим (секунды), стабильное усилие, интеграция с ЧПУ |
Требуется компрессор, высокая стоимость |
Серийное и массовое производство на ЧПУ-станках |
| Гидравлические |
Максимальная сила зажима, демпфирование вибраций, точность |
Дороже всего, требует гидростанции, чувствительность к чистоте масла |
Тяжёлые режимы резания, обработка больших деталей |
| Цанговые |
Высокая точность, минимальное биение, компактность |
Нужна отдельная цанга под каждый диаметр, ограниченный диапазон зажима |
Обработка прутков, высокоточные детали, мелкие заготовки |
| Мембранные |
Точность до нескольких микрон, равномерный зажим |
Малый ход кулачков, ограниченное усилие |
Приборостроение, авиация, медицина, финишная обработка |
Применение в разных отраслях
- В авиастроении востребованы мембранные и гидравлические патроны, где критична точность и жёсткость.
- В медицине используют цанговые системы для обработки инструментов и имплантов.
- В автомобилестроении при серийном выпуске деталей применяют пневматические патроны, сокращающие время цикла.
- В энергетике востребованы мощные гидравлические системы для крупных деталей турбин.
Обслуживание и безопасность
Правильный уход продлевает срок службы и снижает риск поломок.
- Чистка от стружки и грязи обязательна после каждой смены.
- Смазка зубьев и направляющих проводится через регламентированные интервалы.
- Проверка биения индикатором показывает степень износа.
- Изношенные кулачки и пластины заменяются, иначе теряется точность.
- Ключ в патроне недопустим при запуске – это главное правило безопасности.
Типичные ошибки выбора
Часто берут универсальный трехкулачковый патрон и пытаются использовать его для всех операций. В результате получают деформацию тонкостенных деталей или нестабильное качество. Ещё одна ошибка – экономия на диаметре сквозного отверстия. Если оно меньше требуемого, придётся использовать оправки и дополнительные держатели, что снижает жёсткость.
Токарный патрон – это не просто элемент крепления, а узел, который определяет потенциал всего станка. Грамотный выбор между ручными, пневматическими, гидравлическими, цанговыми или мембранными системами даёт точность, скорость и безопасность. Для технолога или инженера знание всех разновидностей и их возможностей – не теория, а практический инструмент, который напрямую влияет на себестоимость продукции и конкурентоспособность производства.
