Гидрозамок - это управляемый обратный клапан, который свободно пропускает рабочую жидкость в одном направлении и перекрывает обратный поток до подачи управляющего давления.
Устройство удерживает гидроцилиндр в заданном положении после остановки насоса, перевода распределителя в нейтральный режим или снижения давления. При разрыве рукава гидрозамок блокирует выход масла из рабочей полости, поэтому стрела, груз, ковш, платформа или другой исполнительный механизм не начинают самопроизвольное движение.
Введение
Что удерживает тяжелую стрелу крана, ковш погрузчика или платформу подъемника после остановки насоса? За неподвижность исполнительного механизма отвечает гидрозамок. Устройство перекрывает обратное движение рабочей жидкости и не дает гидроцилиндру сместиться при снижении давления, переводе распределителя в нейтральное положение или повреждении трубопровода.
Без такой блокировки груз начал бы медленно опускаться под собственным весом, а шток цилиндра - перемещаться без команды оператора. Подобная ситуация опасна для подъемной техники, лифтов, прессов, станков и оборудования с тяжелыми рабочими органами. Понимание конструкции гидрозамка помогает быстрее найти причины утечки, рывков, задержки движения, нагрева масла или постепенной потери удерживающей способности.
Что такое гидрозамок
Гидрозамок гидравлический - это управляемый обратный клапан, который пропускает рабочую жидкость в одном направлении и перекрывает поток в обратном. Для открытия заблокированного канала давление поступает в управляющую полость и сдвигает внутренний запорный элемент. Пока управляющего сигнала нет, жидкость остается запертой внутри цилиндра.
После перевода распределителя в нейтраль гидроцилиндр сохраняет заданное положение. Насос перестает подавать масло, но поршень не движется, поскольку выход жидкости из рабочей полости перекрыт. Такая схема удерживает стрелу, опору, ковш, платформу или другой механизм без постоянной подачи давления.
Основная задача гидрозамка - запереть масло в требуемой полости цилиндра. При разрыве рукава, остановке двигателя или резком снижении давления клапан закрывает канал. Груз не падает, а исполнительный механизм остается в положении, которое занимал перед аварийной ситуацией.
Где применяются гидрозамки
Гидрозамок для гидравлической системы ставят на оборудование, где поршень требуется удерживать в заданной точке после остановки потока. На подъемных кранах клапан фиксирует стрелу, выносные опоры и рабочую платформу. На погрузчиках устройство удерживает ковш и мачту, а на экскаваторах контролирует стрелу, рукоять и навесное оборудование.
В гидравлических лифтах клапан защищает кабину от неконтролируемого движения при падении давления. На тракторах гидрозамок удерживает навесной механизм, плуг или погрузочное оборудование. В прессах и станках устройство фиксирует плиту, зажим, стол или силовой цилиндр после остановки насоса.
Характерный рабочий пример - подъемная платформа с грузом. После достижения нужной высоты оператор переводит распределитель в нейтраль, подача масла прекращается, а гидрозамок перекрывает выход из цилиндра. Платформа остается неподвижной даже при небольшой внутренней утечке в распределителе.
Основные функции гидрозамка
Гидрозамок удерживает нагрузку без непрерывной работы насоса. После запирания масла в цилиндре гидростанция не тратит энергию на поддержание положения механизма. Жидкость меньше нагревается, уплотнения испытывают меньшую нагрузку, а распределитель медленнее изнашивается.
Клапан блокирует обратный поток и защищает оборудование при снижении давления. При повреждении напорного рукава жидкость не выходит бесконтрольно из цилиндра, поэтому груз не начинает свободное движение. Защитная функция особенно важна для механизмов, под которыми находятся люди, техника или производственные конструкции.
Еще одна задача связана с точностью позиционирования. Запертая полость не дает штоку медленно смещаться под действием веса или внешнего усилия. Механизм сохраняет заданную точку до поступления управляющего сигнала, что снижает риск рывков, перекосов и падения груза.

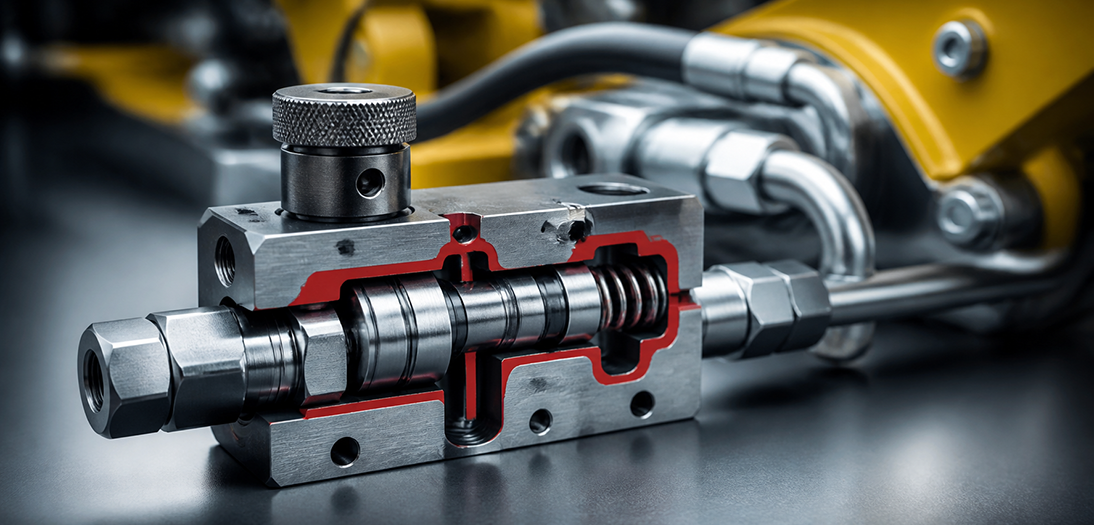

Устройство гидрозамка
Устройство гидрозамка включает корпус, запорно-регулирующий элемент, пружину, управляющий поршень, шток, рабочие каналы и управляющую полость. Детали размещены так, чтобы прямой поток свободно проходил через клапан, а обратный оставался закрытым до поступления давления управления.
Корпус изготавливают из стали или чугуна. Материал выдерживает рабочее давление, вибрацию и кратковременные импульсные нагрузки без трещин и деформации. В корпусе расположены входные, выходные и управляющие каналы, резьбовые присоединения, седло клапана и полости для движения внутренних деталей.
Запорный элемент имеет форму шарика, конуса или тарелки. Пружина прижимает деталь к седлу и закрывает проход после прекращения прямого потока. Точная обработка контактных поверхностей снижает внутреннюю утечку и помогает удерживать цилиндр под нагрузкой без заметного смещения.
Управляющий поршень соединен с клапаном через шток. Давление в управляющей полости перемещает поршень, шток передает усилие запорному элементу, а проход открывается. Для разблокировки усилие поршня должно преодолеть давление запертого масла, нагрузку на цилиндр и сопротивление пружины.
Как работает гидрозамок
Принцип работы гидрозамка строится на двух режимах - свободном прямом потоке и управляемом обратном. Когда масло движется в разрешенном направлении, давление отжимает запорный элемент от седла. Канал открывается, жидкость поступает в полость цилиндра, а шток начинает движение.
После прекращения подачи пружина возвращает клапан на седло. Обратный канал закрывается, масло остается внутри цилиндра, а поршень фиксируется. Давление нагрузки дополнительно прижимает запорный элемент, поэтому увеличение веса усиливает блокировку, а не ослабляет ее.
Для обратного движения распределитель направляет давление в управляющую полость. Поршень сдвигает шток и отводит клапан от седла. Запертая жидкость получает выход в сливную линию, после чего цилиндр начинает двигаться в противоположную сторону.
После снятия управляющего сигнала пружина снова закрывает проход. Такая схема гидрозамка удерживает цилиндр без постоянной подачи масла и срабатывает сразу после остановки потока. Исправный клапан открывается плавно, не создает резких ударов и не мешает движению цилиндра с расчетной скоростью.
Принцип работы одностороннего гидрозамка
Односторонний гидрозамок контролирует движение жидкости в одной рабочей линии. При подаче давления в полость «А» поток направляется в полость «Б» и отжимает запорный элемент от седла. Масло проходит через клапан без отдельного управляющего сигнала, а цилиндр движется в разрешенном направлении.
При попытке движения из полости «Б» в полость «А» ситуация меняется. Пружина и давление запертой жидкости прижимают клапан к седлу, поэтому обратный канал остается закрытым. Поршень останавливается и сохраняет положение даже после падения давления в напорной линии.
Для обратного хода давление подается в управляющую полость «У». Управляющий поршень перемещает шток, запорный элемент отходит от седла, а жидкость выходит из цилиндра. Скорость движения зависит от расхода масла, площади проходного сечения и плавности открытия клапана.
Гидрозамок для гидроцилиндра такого типа используют при нагрузке, действующей преимущественно в одном направлении. К этой категории относятся подъемные платформы, выносные опоры, домкраты и механизмы, где одна полость отвечает за удержание груза, а блокировка второй линии не требуется.
Преимущества одностороннего гидрозамка
Односторонняя конструкция содержит меньше деталей, занимает меньше места и проще разбирается при обслуживании. Небольшое число внутренних элементов сокращает число потенциальных мест заклинивания, утечки или механического износа. При повреждении запорного узла диагностика и замена деталей требуют меньше операций.
Клапан надежно удерживает механизм в одном направлении и снимает постоянную нагрузку с распределителя. Такая схема подходит для цилиндров, где вес груза всегда действует на одну рабочую полость. При правильном подборе проходного сечения масло проходит без заметной потери скорости и избыточного нагрева.
Компактный корпус упрощает монтаж рядом с цилиндром. Чем короче участок трубопровода между гидрозамком и рабочей полостью, тем меньше жидкости вытечет при повреждении рукава. Такое размещение повышает безопасность подъемного механизма и сокращает дрейф штока.
Устройство двухстороннего гидрозамка
Двухсторонний гидрозамок объединяет два управляемых обратных клапана в одном корпусе. Каждый запорный элемент связан со своей рабочей линией. Одна секция контролирует поршневую полость, вторая - штоковую, поэтому движение цилиндра блокируется в обоих направлениях.
Внутри корпуса находятся два седла, два запорных элемента, пружины и общий либо раздельный управляющий механизм. Давление в одной линии открывает проход к соответствующей полости цилиндра и одновременно воздействует на противоположную секцию. Жидкость из второй полости выходит только после разблокировки обратного клапана.
После остановки подачи оба запорных элемента возвращаются на седла. Поршневая и штоковая полости оказываются закрытыми, поэтому шток сохраняет положение при нагрузке с любой стороны. Такая конструкция подходит для механизмов, на которые действуют переменные, встречные или знакопеременные усилия.
Принцип работы двухстороннего гидрозамка
При подаче масла в первый входной канал поток проходит через прямой клапан и поступает в одну полость цилиндра. Одновременно давление действует на управляющий поршень противоположной секции. Поршень открывает второй клапан, через который жидкость выходит из другой полости к распределителю.
После смены направления поток движется зеркально. Давление поступает во вторую линию, открывает прямой проход к цилиндру и разблокирует первую секцию для выхода масла. Обе части гидрозамка работают согласованно, поэтому шток движется только при подаче команды.
В нейтральном положении распределителя давление управления исчезает. Пружины прижимают оба клапана к седлам, рабочие линии закрываются, а поршень остается в заданной точке. Даже при действии нагрузки сначала с одной, а затем с другой стороны цилиндр не меняет положение без управляющего давления.
Отличия одностороннего и двухстороннего гидрозамка
Выбор конструкции связан с направлением нагрузки и требованиями к фиксации цилиндра. Односторонняя схема блокирует одну рабочую линию, а двухсторонняя удерживает обе полости и исключает движение штока в любом направлении.
| Параметр |
Односторонний гидрозамок |
Двухсторонний гидрозамок |
| Запорные элементы |
Один |
Два |
| Контролируемые направления |
Одно |
Два |
| Полости цилиндра |
Одна |
Поршневая и штоковая |
| Характер нагрузки |
Постоянное направление |
Переменное направление |
| Сложность конструкции |
Ниже |
Выше |
| Область применения |
Подъем и удержание |
Позиционирование в обе стороны |
| Уровень фиксации |
Одна рабочая линия |
Обе рабочие линии |
Односторонняя модель подходит для механизмов, где сила действует в одну сторону. Двухсторонняя конструкция применяется при переменной нагрузке, горизонтальном расположении цилиндра или риске движения штока в обоих направлениях. Установка двух клапанов вместо одного без технической причины усложняет схему и повышает гидравлическое сопротивление.
Какой гидрозамок выбрать
Сначала определяют число направлений, которые требуется заблокировать. Для удержания одной рабочей полости выбирают односторонний вариант. Для контроля поршневой и штоковой полостей используют двухсторонний гидрозамок.
Следующий этап - проверка рабочего давления, расхода масла, условного прохода и коэффициента управления. Допустимое давление гидрозамка должно соответствовать параметрам системы с учетом импульсов при остановке цилиндра. Недостаточный запас по нагрузке приводит к повреждению корпуса, седла или уплотнений.
Пропускную способность сопоставляют с расходом насоса и скоростью цилиндра. Слишком узкий канал создает сопротивление, повышает температуру масла и замедляет движение штока. Слишком крупный клапан занимает больше места и хуже реагирует при небольшом расходе.
Коэффициент управления показывает соотношение площадей управляющего поршня и запорного элемента. От этого параметра зависит давление, при котором откроется обратная линия. Недостаточное управляющее усилие вызывает задержку разблокировки, рывок цилиндра или полный отказ обратного движения под нагрузкой.
При подборе также учитывают температуру среды, вязкость жидкости, тип резьбы, способ монтажа и схему распределителя. На подъемном оборудовании гидрозамок ставят рядом с цилиндром. Короткий участок между клапаном и рабочей полостью ограничивает потерю масла при разрыве трубопровода.
Основные технические характеристики гидрозамка
В техническом паспорте указывают предельное рабочее давление, давление открытия, требуемое управляющее давление, номинальный расход и размер условного прохода. Эти параметры определяют совместимость клапана с насосом, цилиндром и остальными элементами гидравлической системы.
Коэффициент управления влияет на усилие разблокировки. Чем больше площадь управляющего поршня по отношению к площади запорного элемента, тем меньшее давление требуется для открытия обратного канала. Однако слишком высокий коэффициент способен вызвать резкое срабатывание и неустойчивое движение при изменении нагрузки.
Материал корпуса определяет стойкость к давлению, ударам и коррозии. Тип присоединения влияет на герметичность и удобство монтажа. Резьба, фланец или плиточное исполнение должны совпадать с соединениями гидролинии без переходников, которые увеличивают число потенциальных утечек.
Диапазон рабочей температуры и допустимая вязкость жидкости важны для техники, работающей на морозе, возле печей или в горячем производственном цехе. Густое холодное масло медленнее проходит через каналы, а перегретая жидкость легче просачивается через изношенные зазоры.
Возможные неисправности гидрозамка
Главный источник неполадок - загрязненное масло. Металлическая стружка, частицы резины, пыль и продукты старения жидкости попадают между клапаном и седлом. Запорный элемент перестает закрываться без зазора, появляется внутренняя утечка, а цилиндр медленно смещается под нагрузкой.
Износ контактных поверхностей также нарушает герметичность. На седле образуются риски и вмятины, а кромка конуса или тарелки теряет исходную форму. Даже небольшое повреждение создает канал для перетока масла, особенно при высоком давлении и длительном удержании тяжелого груза.
Ослабленная или сломанная пружина не возвращает клапан в закрытое положение с расчетным усилием. Заклинивший управляющий поршень, наоборот, не дает гидрозамку открыться для обратного потока. Причиной заклинивания служат загрязнения, коррозия, деформация штока или повреждение уплотнений.
Низкое управляющее давление вызывает задержку срабатывания. Цилиндр сначала остается неподвижным, затем начинает двигаться рывком после роста давления. Ошибочное подключение рабочих и управляющих линий приводит к блокировке хода, нестабильной скорости или открытию клапана не в тот момент.
Наружные утечки появляются через изношенные уплотнения, поврежденную резьбу, ослабленные соединения или трещины корпуса. Масляные следы на поверхности гидрозамка требуют проверки, поскольку потеря жидкости снижает давление и создает риск отказа оборудования.
Признаки неправильной работы гидрозамка
Потеря удерживающей способности проявляется постепенным опусканием груза или смещением штока после перевода распределителя в нейтраль. В такой ситуации проверяют не только гидрозамок, но и уплотнения цилиндра. Внутренняя утечка через поршень дает похожий результат, поэтому источник перетока определяют измерением давления и поочередной проверкой узлов.
Задержка начала движения указывает на недостаточное управляющее давление, загрязнение канала или заклинивание поршня. Насос создает давление, но обратный клапан остается закрытым. После преодоления сопротивления гидрозамок резко открывается, а цилиндр совершает заметный рывок.
Нестабильная скорость связана с колебаниями управляющего давления, воздухом в жидкости или неверно подобранным коэффициентом управления. Клапан многократно открывается и закрывается, из-за чего шток движется толчками. Подобное поведение ускоряет износ седла, пружины и уплотнений.
Шум, вибрация и нагрев корпуса указывают на повышенное сопротивление потоку. Причиной служит узкий проход, загрязненный канал, деформированный запорный элемент или расход выше паспортного значения. Продолжительная работа в таком режиме нагревает масло и снижает срок службы гидросистемы.
Обслуживание гидрозамка
Обслуживание начинается с проверки герметичности корпуса, резьбовых соединений и трубопроводов. Масляные следы, падение давления и изменение положения цилиндра фиксируют до разборки. Такой порядок помогает отличить неисправность гидрозамка от износа цилиндра, распределителя или насоса.
Чистота рабочей жидкости напрямую влияет на ресурс клапана. Фильтры меняют по регламенту оборудования, масло проверяют на загрязнение, воду, изменение цвета и потерю вязкости. Грязная жидкость быстро повреждает седло, управляющий поршень и уплотнительные элементы.
Во время диагностики измеряют рабочее давление перед клапаном, давление в запертой полости и значение в управляющей линии. Полученные показатели сравнивают с паспортными характеристиками гидрозамка. Отдельно проверяют смещение штока под нагрузкой и время реакции после подачи команды.
Перед разборкой полностью сбрасывают давление и механически фиксируют поднятый груз, стрелу или платформу. Остаточное давление внутри цилиндра способно резко выбросить деталь или масло после ослабления соединения. Поврежденные клапаны, пружины, штоки и уплотнения заменяют деталями с теми же размерами и рабочими параметрами.
После сборки систему запускают без предельной нагрузки. Проверяют плавность прямого и обратного хода, отсутствие наружных утечек, нагрева и постороннего шума. Затем нагрузку увеличивают до рабочего значения и контролируют способность гидрозамка удерживать цилиндр в нейтральном положении.
Преимущества применения гидрозамков
Гидрозамок фиксирует груз и ограничивает движение цилиндра при повреждении рабочей линии. Клапан срабатывает без отдельного электрического привода и использует давление гидросистемы. Такая конструкция сохраняет защитную функцию при остановке двигателя или отключении питания оборудования.
Точная блокировка уменьшает дрейф штока и сохраняет положение рабочего органа. Ковш не опускается во время стоянки, стрела не меняет угол, а зажим не ослабляет деталь после остановки насоса. Стабильное положение повышает точность операций и снижает риск повреждения оборудования.
Запертая полость удерживает нагрузку без непрерывной подачи масла. Насос работает меньше, жидкость медленнее нагревается, а распределитель и уплотнения служат дольше. Снижение температуры также замедляет старение масла и образование отложений внутри каналов.
Гидрозамок, подобранный по давлению, расходу и коэффициенту управления, стабилизирует движение при изменении нагрузки. Цилиндр начинает ход без продолжительной задержки, движется без резких толчков и останавливается в заданной точке. Ошибки подбора, напротив, превращают защитный клапан в источник нагрева, рывков и потери скорости.
Заключение
Гидрозамок - важный элемент безопасности гидравлического оборудования. Клапан контролирует направление движения рабочей жидкости, перекрывает обратный поток и фиксирует гидроцилиндр после прекращения подачи давления. При разрыве линии или остановке насоса запертое масло удерживает поршень и не дает грузу начать неконтролируемое движение.
Односторонний гидрозамок блокирует одну рабочую линию и подходит для нагрузки, направленной в одну сторону. Двухсторонний гидрозамок контролирует поршневую и штоковую полости, поэтому удерживает цилиндр при усилиях с обеих сторон. Выбор схемы зависит от конструкции механизма и характера действующей нагрузки.
При подборе учитывают рабочее давление, расход масла, условный проход, коэффициент управления, температуру, вязкость жидкости и способ подключения. Несоответствие хотя бы одного параметра приводит к задержке открытия, нагреву, снижению скорости или нестабильному движению штока.
Регулярная проверка герметичности, чистоты масла и управляющего давления предупреждает утечки, заклинивание и самопроизвольное перемещение механизма. Понимание того, как работает гидрозамок, сокращает время диагностики, помогает точно определить причину неисправности и поддерживает безопасную работу подъемной техники, станков и промышленного оборудования.
