Лента тормозная 1К62.02.213/16К20.020.550

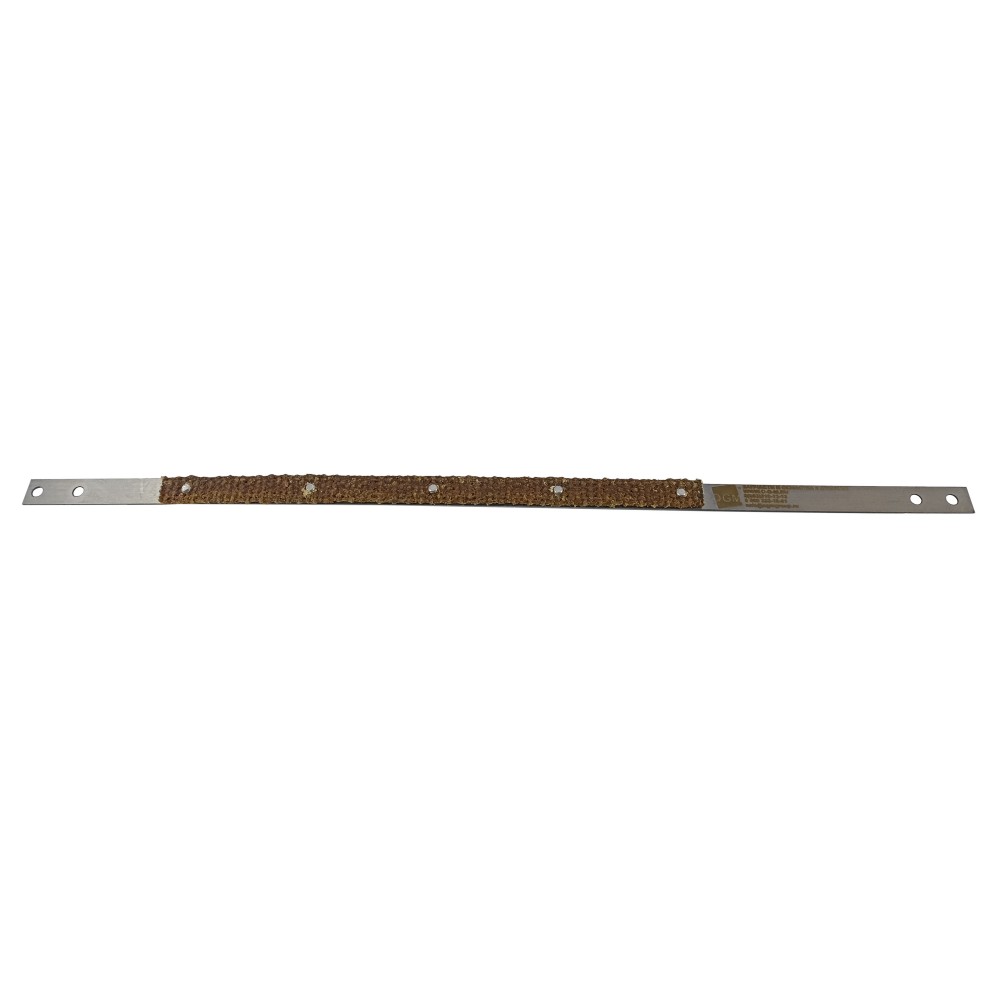

Лента тормозная 1К62.02.213/16К20.020.550 – это изогнутая металлическая полоса с фрикционной накладкой, предназначенная для ленточного тормоза токарно‑винторезных станков серии 1К62 и 16К20. Этот узел прижимается к ободу вращающегося диска и обеспечивает быстрое торможение шпинделя при переключении скоростей или экстренном останове. Лента входит в состав коробки скоростей и помогает ускорить обработку за счет сокращения времени ожидания остановки шпинделя. Конструктивно изделия для станков 1К62 и 16К20 идентичны и отличаются только длиной стальной основы; ленту 16К20.020.550 при необходимости можно заменить лентой 1К62.02.213, укоротив металлическую часть.

Характеристики материала

Основу тормозной ленты составляет стальная полоса, изготовленная из пружинной стали марки 65Г, обладающей высокой твердостью и упругостью. На ее рабочей поверхности наклепан слой фрикционного материала – композиции на основе армированного асбеста и других термостойких добавок. На отечественных станках также применяется фрикционная накладка ЛАТ‑4, создающая стабильное сцепление с тормозным барабаном. Такое сочетание обеспечивает высокую износостойкость и способность выдерживать нагрев при сухом трении.

Размеры и удобство

Размеры ленты подобраны для точной посадки в коробку скоростей. Стальная полоса имеет толщину около 0,8 мм (в зависимости от производителя 0,6 мм), ширину 16 мм и длину примерно 500 мм. Фрикционная накладка толщиной около 4 мм шириной 16 мм приклепана на длине порядка 310 мм, что дает большую площадь контакта и эффективное торможение. На концах полосы предусмотрены отверстия для крепления к механизму, что облегчает установку и замену при ремонте. Благодаря гибкости и высокой прочности стального основания лента повторяет форму тормозного барабана и не ломается при натяжении.

Области применения

Тормозные ленты моделей 1К62.02.213 и 16К20.020.550 используются в ленточных тормозах токарно‑винторезных станков 1К62, 16К20 и их модификаций (например, 16К25). Они служат для быстрой остановки шпинделя при смене режимов работы, что повышает безопасность и сокращает цикл обработки. Изделие также применяют в других машинах и механизмах, где требуется надежное торможение при сухом трении. При восстановлении или модернизации станков эти ленты заменяют изношенные детали, что позволяет вернуть точность и производительность оборудования.

Преимущества модели

• – Быстрое торможение и безопасность. Лента прижимается к тормозному диску, создавая нужное усилие для мгновенной остановки шпинделя и предотвращая инерционные рывки.
• – Прочность и термостойкость. Пружинная сталь 65Г и фрикционная накладка из термостойкого материала выдерживают высокие нагрузки и температуру, что обеспечивает длительный срок службы.
• – Высокая износостойкость. Армированный асбест или ЛАТ‑4 не крошатся под воздействием трения и сохраняют рабочие характеристики на протяжении многих циклов торможения.
• – Совместимость и взаимозаменяемость. Близкая конструкция позволяет использовать ленту 1К62 в станках серии 16К20, укоротив металлическую основу, что упрощает закупку запчастей.
• – Легкость монтажа. Наличие крепежных отверстий и гибкой полосы облегчает установку, а замена не требует сложной регулировки, поэтому лента подходит как для планового ремонта, так и для модернизации оборудования.
• – Поддержание точности работы. Своевременная замена изношенной тормозной ленты восстановит правильное натяжение и обеспечит стабильную работу коробки скоростей, что положительно скажется на точности обработки и сроке службы станка.
