ЭТМ 106-3А (круглый фланец, тормозная, шпонка)

    ЭТМ 106-3А (круглый фланец, тормозная, шпонка)

    • Заявка в полминуты
    • Доставка по России
    • Один год гарантии
    Рейтинг: 0 (голосов: 0)

    Артикул: 1681

    Цена: 8 680 р.
    Наличие: Мало
    В корзину
    Заявка в 1 клик нужно авторизоваться

    Характеристика продукта

    1Габарит муфты: 10
    2Исполнение: тормозная
    3Типоразмер посадочного отверстия: 3
    4Тип посадочного отверстия: Шпонка
    5Диаметр муфты D, мм: 145
    6Высота муфты L, мм: 60
    7Номинальное напряжение, В: 24
    8Размер посадочного отверстия, мм: 30х8
    Предельное отклонение по ГОСТ 23360-78 32,6
    Число дисков 6/5
    Обозначение кольца по ГОСТ 9833-73 135-145-46
    Номинальный передаваемый момент, Нм 160
    Рабочая среда масляная
    D1, мм 138
    D2, мм 62
    D3, мм 62
    D4, мм 100
    D5, мм 52
    D6, мм 3
    l, мм Н8
    l1, мм 16
    Масса, кг 5
    • информация
    • комментарии специалистов (0)
    • документация и рекламные буклеты

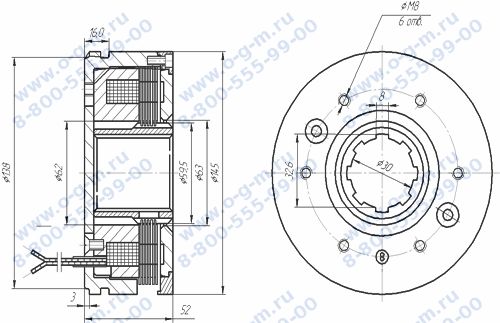

    Чертёж муфты ЭТМ 106-3А
    Чертёж муфты ЭТМ 106-3А

    Характеристики

    Габарит муфты: 10
    Исполнение: тормозная
    Типоразмер посадочного отверстия: 3
    Тип посадочного отверстия: Шпонка
    Диаметр муфты D, мм: 145
    Высота муфты L, мм: 60
    Номинальное напряжение, В: 24
    Размер посадочного отверстия, мм: 30х8
    Предельное отклонение по ГОСТ 23360-78 32,6
    Число дисков 6/5
    Обозначение кольца по ГОСТ 9833-73 135-145-46
    Номинальный передаваемый момент, Нм 160
    Рабочая среда масляная
    D1, мм 138
    D2, мм 62
    D3, мм 62
    D4, мм 100
    D5, мм 52
    D6, мм 3
    l, мм Н8
    l1, мм 16
    Масса, кг 5
