ЭТМ 144-3А (бесконтактная, шпонка)

    ЭТМ 144-3А (бесконтактная, шпонка)

    • Заявка в полминуты
    • Доставка по России
    • Один год гарантии
    Рейтинг: 0 (голосов: 0)

    Артикул: 1927

    Цена: 13 200 р.
    Наличие: Мало
    В корзину
    Заявка в 1 клик

    Характеристика продукта

    1. Габарит муфты: 14
    2. Исполнение: бесконтактная
    3. Типоразмер посадочного отверстия: 3
    4. Тип посадочного отверстия: Шпонка
    5. Диаметр муфты D, мм: 215
    6. Высота муфты L, мм: 100
    7. Номинальное напряжение, В: 24
    8. Размер посадочного отверстия, мм: 70х16
    Предельное отклонение по ГОСТ 23360-78 74,3
    Номинальный передаваемый момент, Нм 1000
    Рабочая среда масляная
    D1, мм 215
    D2, мм 105
    D3, мм 200
    D4, мм 132
    D5, мм 200
    D6, мм 180
    l, мм 37,5
    l1, мм 5
    l2, мм 42,5
    l3, мм 21
    l4, мм 4,5
    l5, мм 82
    d1, мм 0,4
    d1*, мм 0,5
    fход, мм 4,0
    d, мм 5
    d2, мм н8
    h1, мм 14
    b2, мм 20
    n, мм 8
    nД**, мм 7/8
    Масса, кг 17
    • информация
    • комментарии специалистов (0)
    • документация и рекламные буклеты

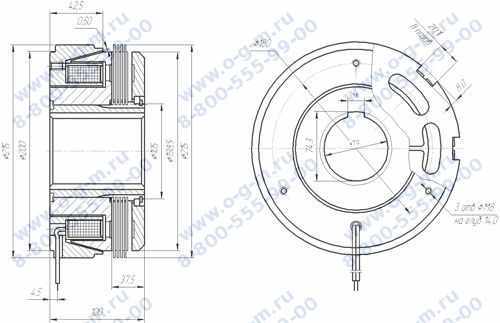

     Чертёж муфты ЭТМ 144-3А
    Чертёж муфты ЭТМ 144-3А

    Характеристики

    1. Габарит муфты: 14
    2. Исполнение: бесконтактная
    3. Типоразмер посадочного отверстия: 3
    4. Тип посадочного отверстия: Шпонка
    5. Диаметр муфты D, мм: 215
    6. Высота муфты L, мм: 100
    7. Номинальное напряжение, В: 24
    8. Размер посадочного отверстия, мм: 70х16
    Предельное отклонение по ГОСТ 23360-78 74,3
    Номинальный передаваемый момент, Нм 1000
    Рабочая среда масляная
    D1, мм 215
    D2, мм 105
    D3, мм 200
    D4, мм 132
    D5, мм 200
    D6, мм 180
    l, мм 37,5
    l1, мм 5
    l2, мм 42,5
    l3, мм 21
    l4, мм 4,5
    l5, мм 82
    d1, мм 0,4
    d1*, мм 0,5
    fход, мм 4,0
    d, мм 5
    d2, мм н8
    h1, мм 14
    b2, мм 20
    n, мм 8
    nД**, мм 7/8
    Масса, кг 17
